远东泵业KCB483.3齿轮泵安装尺寸图
  2018-10-15 17:07:28

KCB483.3齿轮泵流量:29m3/h压力:0.36Mpa口径:ф70,配电机7.5kw电机,该齿轮泵可以做重油驳运泵,主机燃油驳运泵,污滑油输送泵

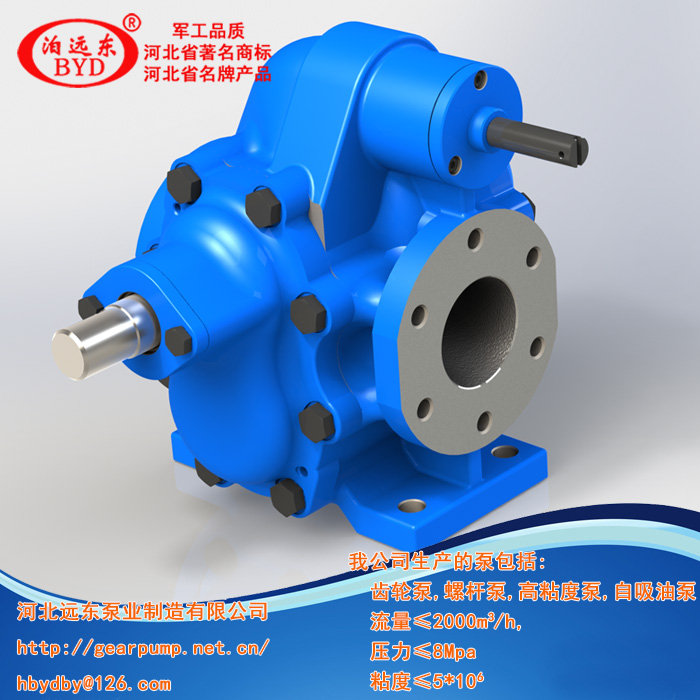

KCB483.3齿轮泵尺寸图产品图片

KCB齿轮泵

●kcb齿轮泵的结构:

泵主要有泵体、齿轮、轴、轴承、安全阀、前盖、后盖、密封部件、联轴器部件组成。设有安全阀的泵、当排油管路的液压值超过泵的规定时,安全阀开启,保证泵及原动机不致因压力过高而受到损坏。轴端密封有三种形式:填料密封、机械密封、橡胶圈密封,用户可根据具体的使用条件选择合适的密封结构。泵有良好的自吸性,泵内运动部件利用输送的液体实现润滑,致工作时可以不加引液和润滑剂。

●kcb齿轮泵安装:

1、泵安装前应检查泵和电机在运输过程中是否受到损坏,如电机是否受潮,泵的进出口防尘盖是否损坏而使污物进入泵腔内等。

2、泵在搬运过程中,应选择合适起吊位置,减少泵的变形。

3、泵的底座应固定在牢固的基础上,以免产生振动影响泵的正常工作。

4、泵的进出口管路应清理干净不得存有硬颗粒的报告杂物。

5、管路口径一般不小于泵的进出口径,进油管路应尽量短,并减少弯路。必要时在进油口安装金属过滤器,过滤器的有效面积不应小于管道过流面积的三倍。

6、安装时,不得用泵来承担管路的重量。7、用手转动联轴器,泵应转动灵活,不得有过紧或轻重不均现象,如有应立即排除。
