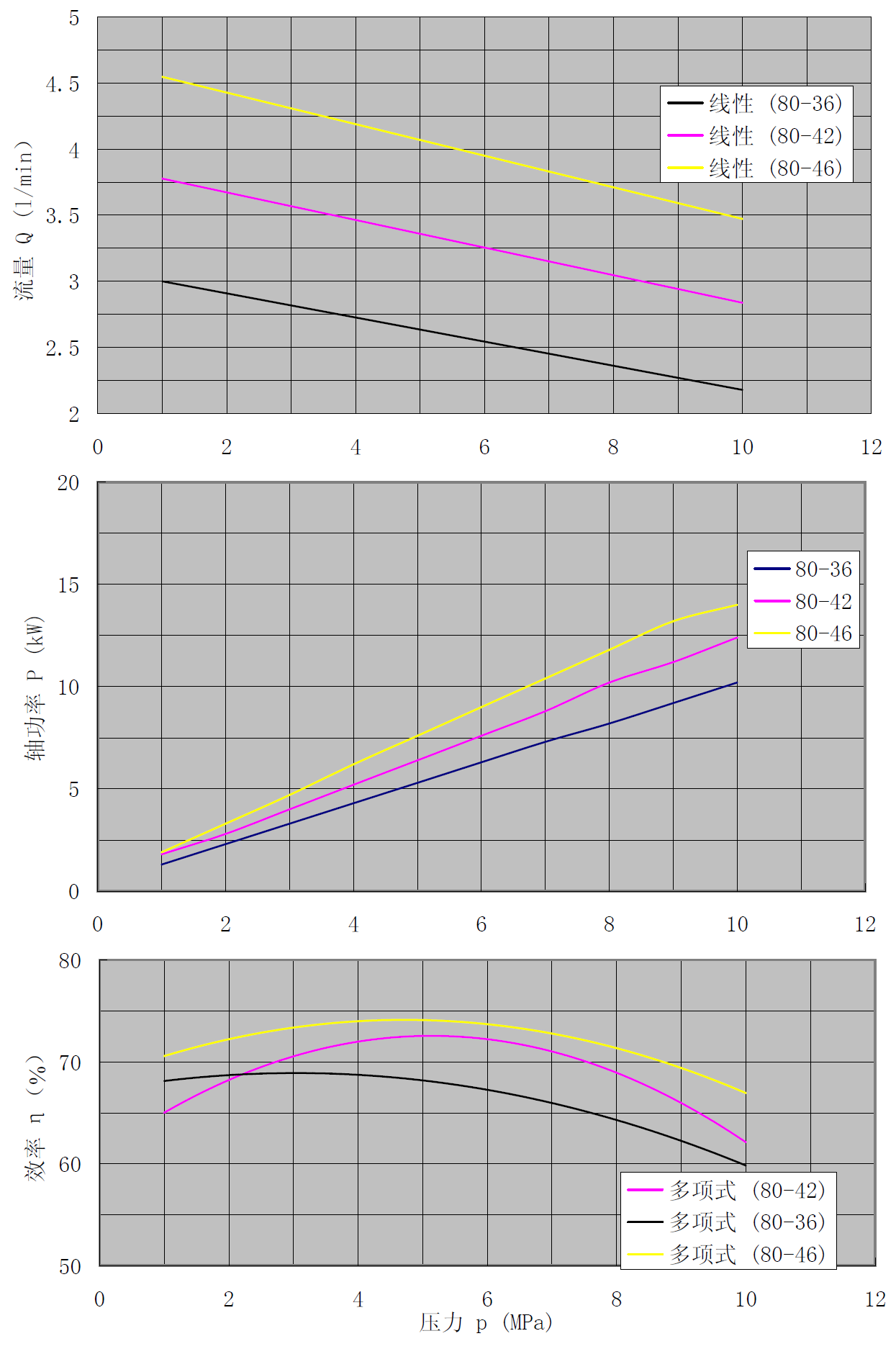

SMH80三螺杆泵性能曲线图
  2019-4-4 8:37:43

SMH80三螺杆泵性能曲线图,适用泵型号为SMH80R36U12.1W21,SMH80R42U12.1W21,SMH80R46U12.1W21三螺杆泵,输送介质流量范围2.5-4.8m3/h,压力范围1-10Mpa.


三螺杆泵性能曲线图

三螺杆泵故障及处理方法

故障现象

可能产生的原因

排除方法

振动与噪音大

1. 吸入管路或泵的吸入端漏气或堵塞。

消除或气漏堵塞

2. 上吸高度超过泵的允许上吸真空高度。

降低上吸高度减少管路阻力

3. 轴承损坏

更换轴承

压力表指针波动大

同 1 、 2

同 1 、 2

泵流量下降

同 1 、 2

同 1 、 2

4. 转数不够

提高转数

5. 螺杆与泵套磨损

更换磨损零件

6. 安全阀密封不严而产生回流

配研阀密封面

机械密封漏油

检修或更换机械密封元件

液体中含有气体

如有必要,设当升温,再做润滑。

调阀的调整螺钉,如阀簧已卡死。

要重新安装或换新件。

泵不上油

同 1, 2

同 1, 2

10. 转向不对

调整电机转向

11. 在泵排除管上面,安装气阀。

开闸放气,然后关闭。

12 、检查阀是否卡住。

如有必要,需更换或重新安装。

电机电流上升

13. 输送油介质粘度大

降低介质粘度

14. 泵内发生严重研磨

检修更换有关零件清洗平衡油孔

15. 出口管路堵塞

消除堵塞

16. 泵与电机不同心

校正同心度

泵发热

T 同 14, 16

同 14, 16

机械密封处发热

17. 机械密封回流孔堵塞

清洗回油孔

机械密封漏油

同 17

同 17

18. 机械密封弹簧压缩量不当   , 密封元件损坏

调整机械密封弹簧压缩量   , 更换密封元件
