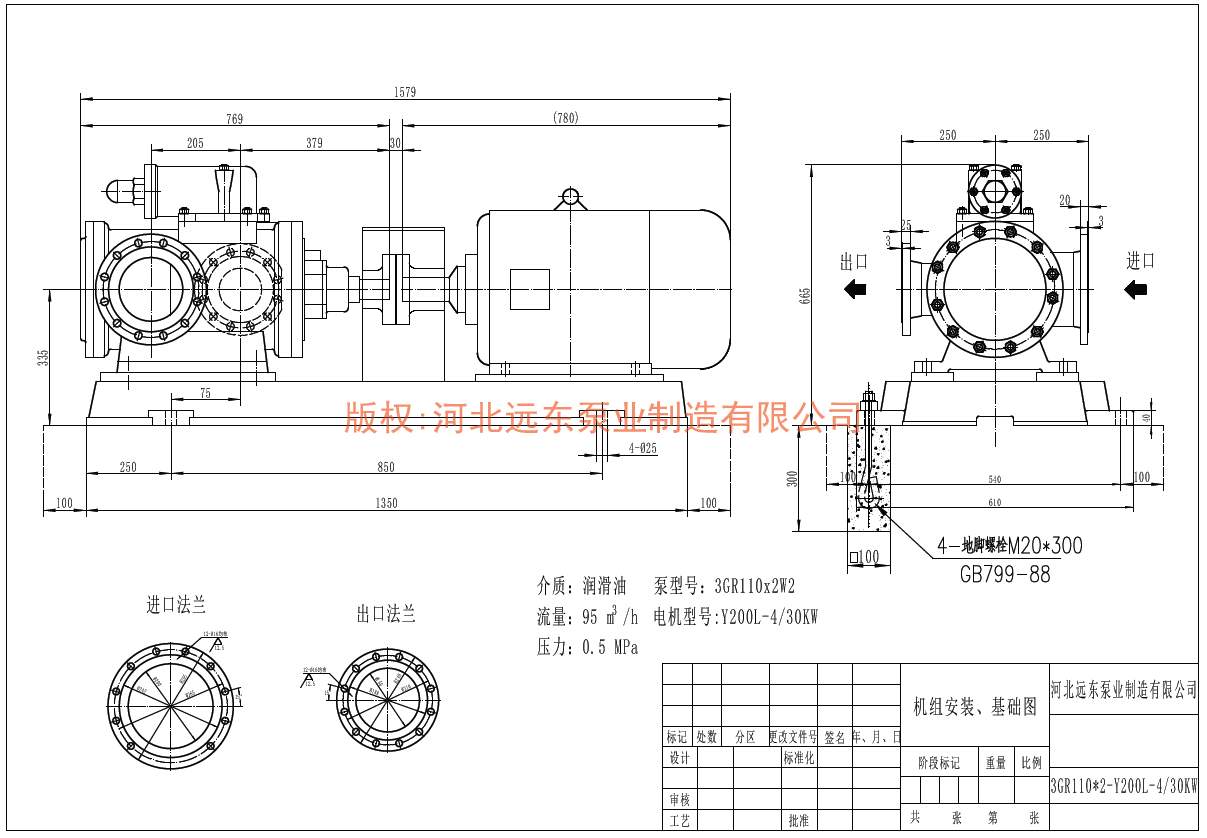

3GR110*2W2三螺杆泵配30kw-4电机安装尺寸图,该泵流量95m3/h,配用电机型号Y200L-4/30KW,压力:0.5Mpa.该泵进口200,出口150.该三螺杆泵的吸上真空高度为4.5米

　3G型三螺杆具有多种结构，一般小流量泵衬套和泵体合为一个，可以卧式和立式安装。进油口方向可相隔90°任意安装，轴封多数为机构密封。中等流量以上泵，衬套为一个单独的零件固定于泵体内，螺杆轴端装有平衡环以液力平衡其轴向力。一般结构为卧式。进油口方向亦可以相隔90°任意安装。改变泵体后可制成立式。轴封根据情况有机械密封和软填料密封两种结构。

    3G型三螺杆泵轴伸支承较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。

应用厂家:

上海盛忻船舶设备有限公司

船用气涡轮用滑油泵 3GR110×4W2三螺杆泵,配Y90KW-4电机,该泵流量:94m3/h,压力:2.5Mpa

货油泵 3GCL110×2W2三螺杆泵,配YH30KW-4电机,该泵流量:94m3/h,压力:0.45Mpa

江苏晨曦船舶技术服务有限公司

机油给料泵 3GR110×2W21三螺杆泵,配YB45KW-4电机

主机燃油泵 3GR110×2W21三螺杆泵,配YB18.5KW-6电机

青岛斯兰德船务公司

燃料油输送泵 3GR110×2W2三螺杆泵,配YB30KW-4电机,该泵流量:94m3/h,压力:0.6Mpa

润滑油卸油泵  3GCL110×2W2三螺杆泵,配YH37KW-4电机,该泵流量:92m3/h,压力:0.8Mpa

重油驳运泵 3GR110×2W2三螺杆泵,配Y45KW-4电机

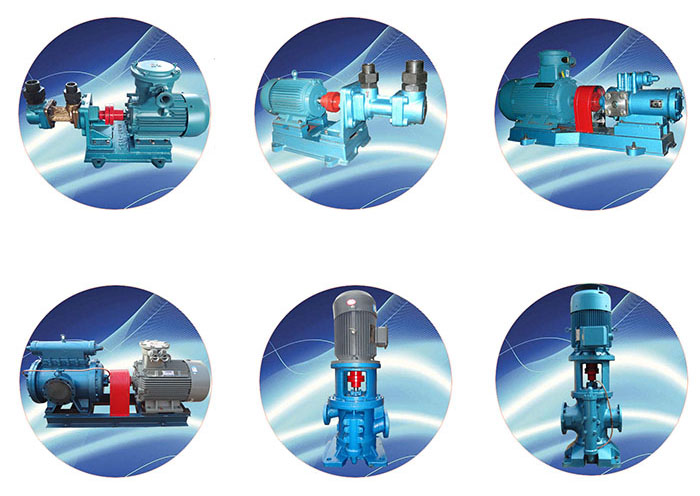

其他3G三螺杆泵图片:
