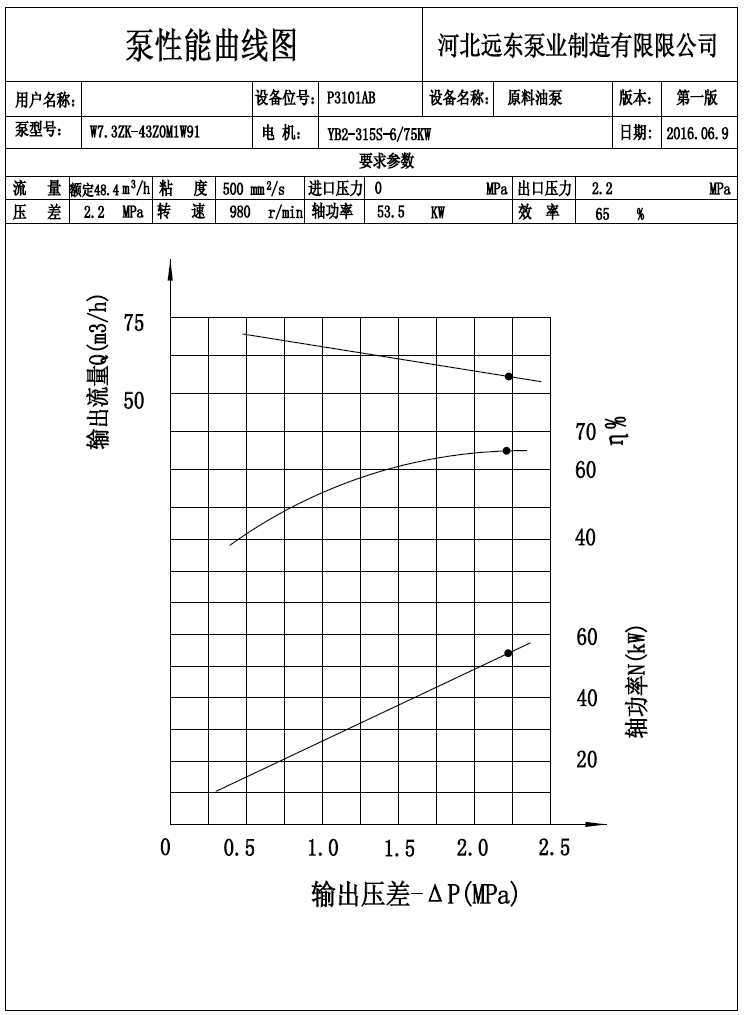

油气混输泵W7.3ZK-43Z0M1W91双螺杆泵性能曲线图
  2019-5-27 17:02:28

油气混输泵W7.3ZK-43Z0M1W91双螺杆泵性能曲线图,该双螺杆泵配防爆电机75kw-6,额定流量48.4m3/h,压力2.2Mpa,转速980r/min,轴功率53.5kw.


●性能范围:

1、最高工作压力4.0MPa

2、流量范围 1~1000m3/h

3、温度范围-20~120℃

4、介质粘度 1~3000mm2/s,降低转速可达到106mm2/s 介质粘度对双螺杆泵性能影响较大,泵的名义排量是指在特定粘度条件下的排量,为保证泵能在较高效率下工作,在试验不充分时,建议按下列粘度条件选择转速:介质粘度cSt转速r/min

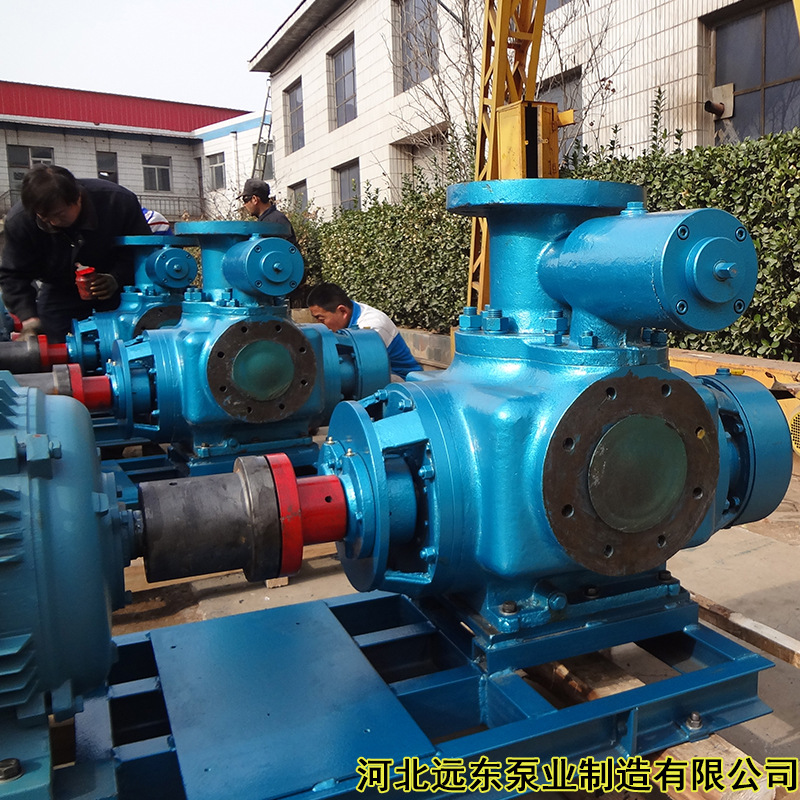

双螺杆泵有密封式和不密封式两种类型,按介质从一端还是 从两端进入啮合空间,双螺杆又被分为双吸式和单吸式两种结构。双螺杆泵是外啮合的螺杆泵,它利用相互啮合,互不接触的两根螺杆来抽送液体。双螺杆泵为一种双吸式非密闭的双螺杆泵。一端伸出泵外的主动螺杆由原动机驱动。主动螺杆与从动螺杆具有不同旋向的螺纹。螺杆与泵体紧密贴合。

双螺杆泵作为一种容积式泵,泵内吸入室应与排出室严密地隔开。因此,泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔,保证密闭,否则就可能有液体从间隙中倒流回去。
