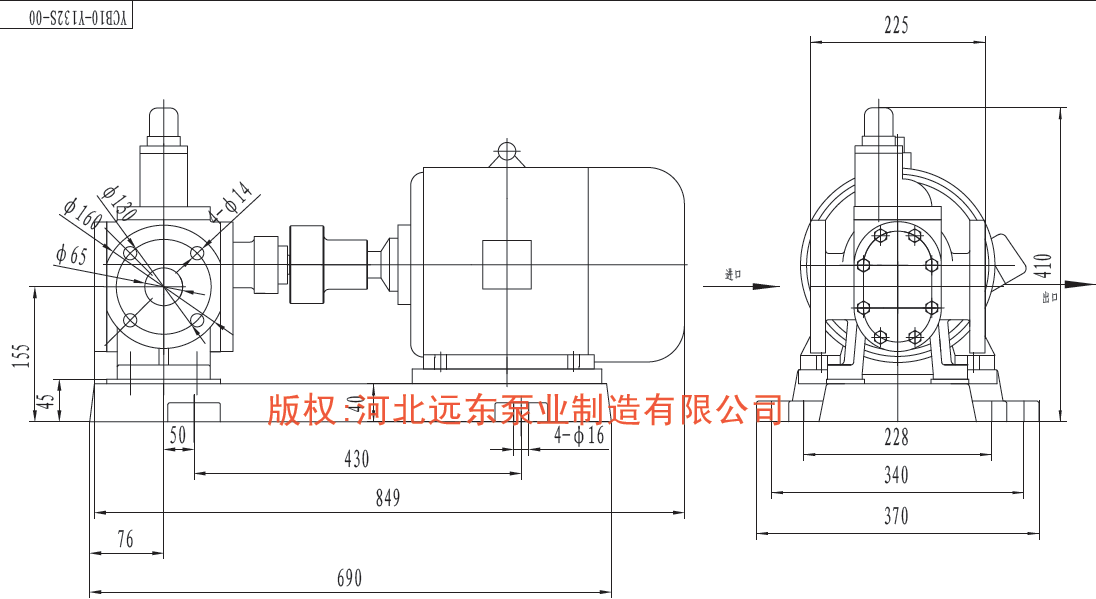

带船检的齿轮泵YCB10圆弧泵配3kw-6电机尺寸图
  2019-6-3 8:24:36

带船检的齿轮泵YCB10圆弧泵配3kw-6电机尺寸图,该泵进口65,出口65,配船用电机,带CCS船检,吸入真空高度为5米.


   YCB10齿轮泵结构特点:

    圆弧齿轮泵轴端密封设计为两种形式,一种是机械密封,另一种是填料密封,可根据具体使用情况和用户要求确定。如液体有腐蚀性,温度在80℃-270℃以内时可特殊定货。

运行维护:

   (1)启动前检查全部管路法兰,接头的密封性。

   (2)盘动联轴器,无摩擦及碰撞声音。

   (3)首次启动应向泵内注入输送液体。

   (4)启动前应全开吸入和排出管路中的阀门,严禁闭阀启动。

   (5)验证电机转动方向后,启动电机。

    YCB圆弧泵在两啮合齿廓间为一点连续接触,不会产生困油现象,彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低,并具有良好的节能效果。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无困液现象,噪音低、寿命长、效率高。YCB圆弧泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。

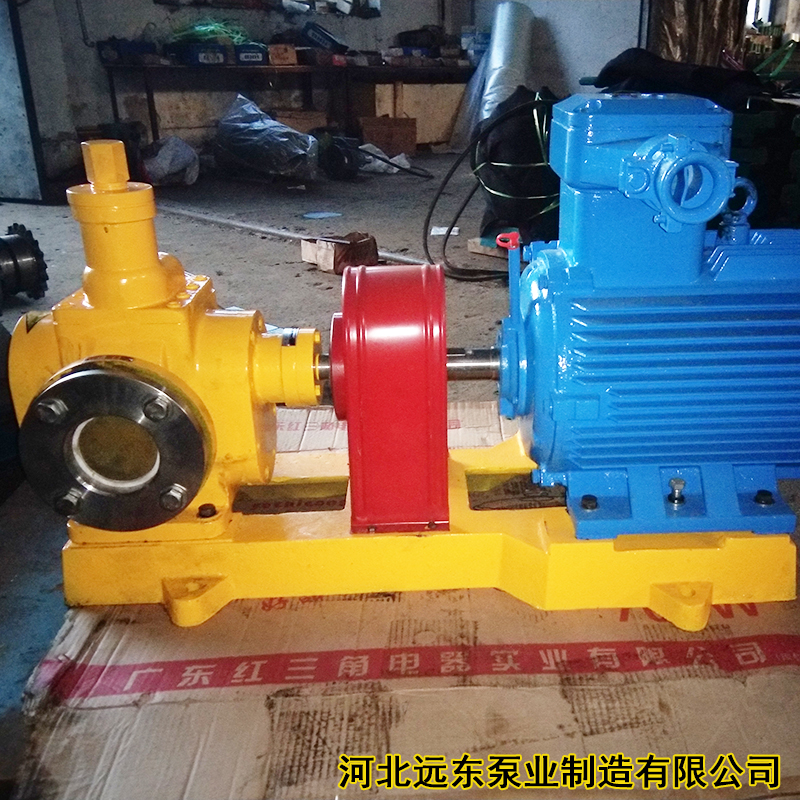

产品图片:
