W5.2ZK54M1W82不锈钢双螺杆泵泵头尺寸图
  2019-7-13 15:24:22

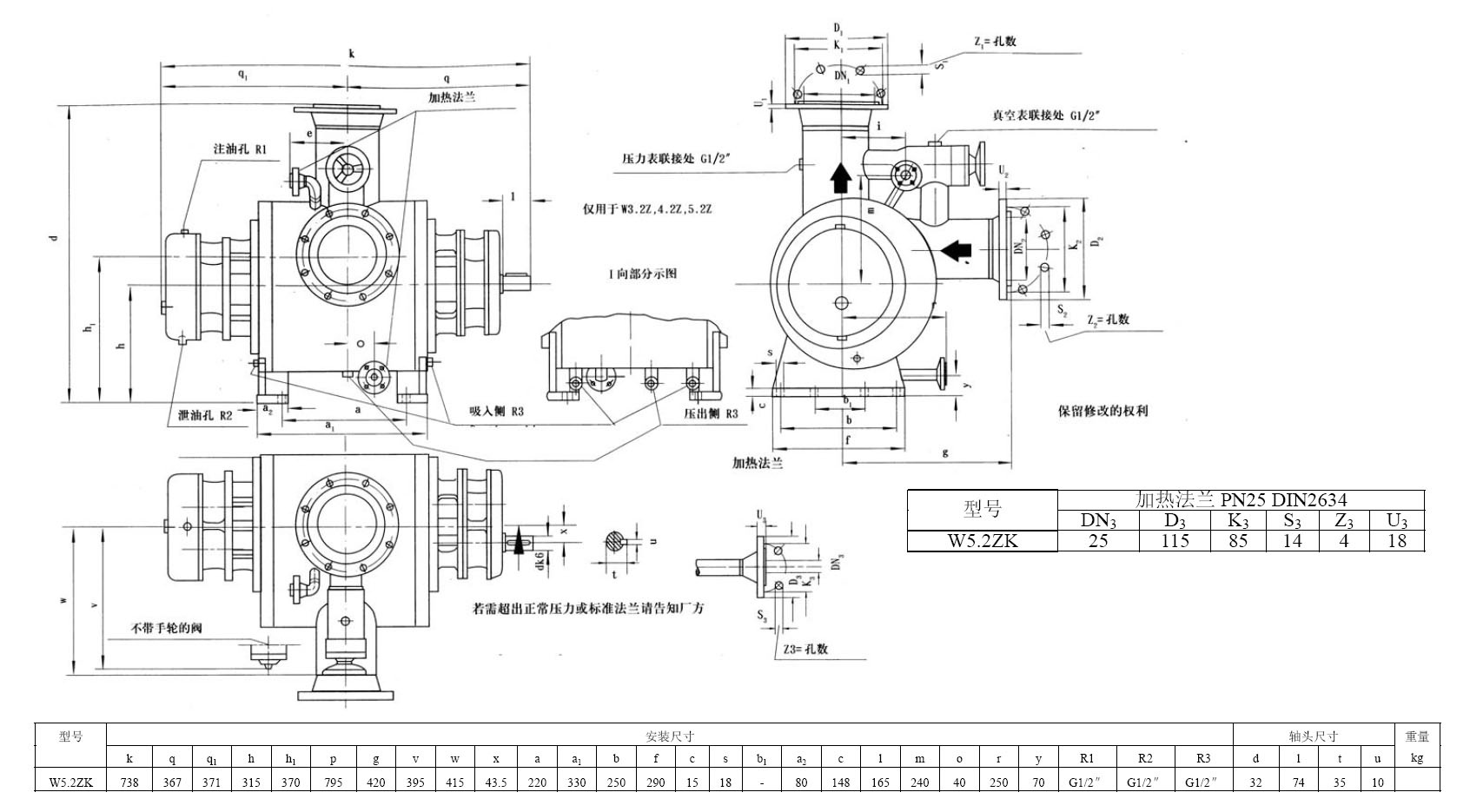

双螺杆泵尺寸图

我们要知道和了解双吸式螺杆泵的工作原理。双吸式二螺杆泵是主动螺杆在转动时带动从螺杆在衬套中转动,依靠形成的密封腔的容积变化来输送流体的。其次,螺杆是一个螺杆泵最重要的部分,因此我们首先设计的便是双吸式二螺杆泵的主从动螺杆的结构。双吸式二螺杆泵的设计过程中螺杆的设计有着举足轻重的作用,螺杆的结构设计主要与所给定的流量和压力以及所输送的介质这些数据来确定的。在次,螺杆泵的密封是很重要的。螺杆泵是一个压力泵,只有它的密封系统做好了才能产生足够的压力来输送介质。因此在设计的过程中衬套与螺杆的密封、衬套与壳体的密封、螺杆与端盖的密封都是我们要考虑的。最后,我们就是要选择一些双吸式二螺杆泵用的附件,像螺钉、轴承、安全阀、垫圈等

常见的泵可以分为容积式泵和动力式泵两大类。容积式泵包括往复泵、转子泵和齿轮泵等,离心泵和轴流泵等则属于动力式泵。本文所研究的双吸式双螺杆泵属于容积式泵。螺杆泵的适用范围很广,被广泛应用于石油、化工、航运、电力、机械液压系统、食品、冶金、轻工、造纸、军工、医药、船舶、机床、采矿、环保和污水处理等各种工业部门当中,发挥了巨大作用,具有很高的使用价值。

●泵体内装有两根左、有施单头螺纹的螺杆,主动螺杆2由动力机驱动转动时,靠同步齿轮1带动从动螺杆3转动。两根螺杆以及螺杆与泵体. 之间存在着间隙,该间隙靠齿轮和轴承保证。其间隙大小,取决于液体粘度、工作压力等因素。由于每根螺杆两端螺纹的旋向相反,螺杆转动时,由螺杆啮合线形成的泵工作腔。

●该型泵采用双吸式结构,螺杆两端处于同一压力腔中,轴向力可以自行平衡。两端轴承采用外装式,单独采用润滑油(脂)润滑,因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动,螺杆齿面间并不接触,而留有一微小间隙,介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。 除一些小排量泵外(2W.W4.0以下),一般在泵体上都带有内流式安全阀,当排放压力超过额定值时,有一定的保护作用。 泵体上的进出口方向有两种,一为水平进,水平出;二为水平进,垂直向上出;用户可根据自己需要选择。

螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。主、从动螺 杆的螺纹均为双头螺纹。   由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸入口和排出口之间,就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断向前推进的情形那样,其中螺纹圈数看做液体,当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形,这就是螺杆泵的基本工作原理。

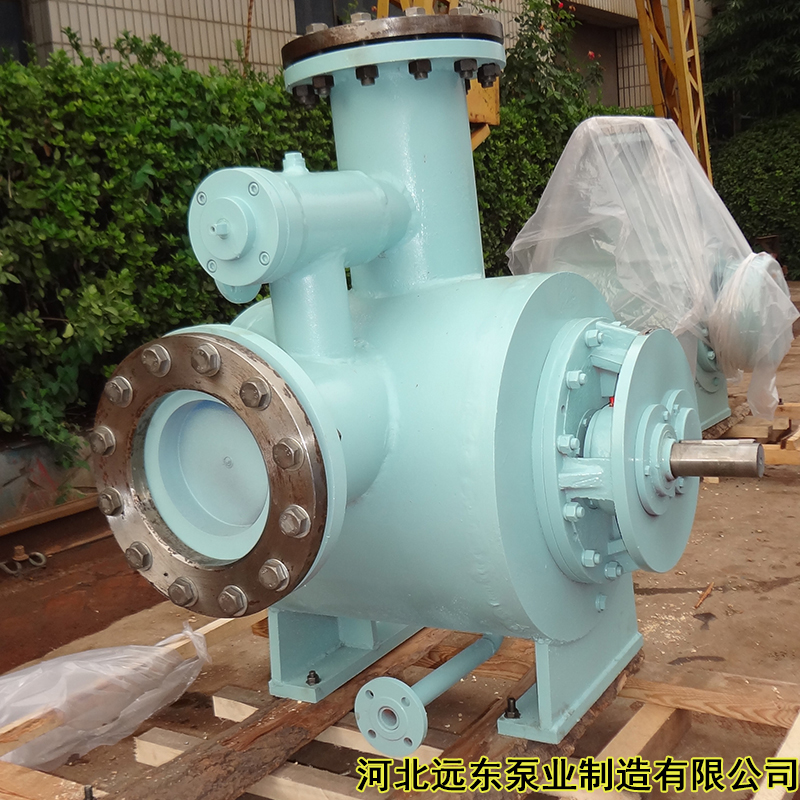

双螺杆泵产品图片:

双螺杆泵

远东泵业销售业绩:

用途    型号    公司名称

洗舱泵    W7T.2ZK28M1W73    荣成市石岛东海造船有限公司

污泥回流泵    G85-1P-W101单螺杆泵    烟台立衡环保科技有限公司

沥青输送泵    NYP110保温高粘度泵    浙江大东南塑胶集团公司

输送改性沥青泵    NYP110保温高粘度泵    江苏省新世纪盐化集团有限责任公司

输送108胶泵    NYP110不锈钢保温高粘度泵    湖南海利高薪技术产业集团有限公司

输送灌封胶泵    NYP110不锈钢保温高粘度泵    山东齐旺达集团海仲石化有限公司

输送108胶泵    NYP110不锈钢高粘度泵    杭州之江有机硅有限公司

输送聚醚泵    NYP220B-RU-T1-J-W12高粘度泵     帝人聚碳酸脂有限公司

聚醚输送泵    NYP220B高粘度泵    甘肃金昌工业集团有限公司

硅酮胶输送泵    YCB20齿轮泵    华能南通电厂

输送燃料油泵    3GCLS100*2W2三螺杆泵    南通港闸船舶制造有限公司

轻柴油供油泵    3GCL85*2W2三螺杆泵    青岛现代造船有限公司

输送原油泵    3GCL70*2W2三螺杆泵    临海市江海造船有限公司

燃油滑油污油泵    3GCL110*2W21三螺杆泵    华能威海电厂

主机滑油泵    3GR25*4W2三螺杆泵    浙江宏信船舶有限公司

电动螺杆泵    3GR25*4W2三螺杆泵    华能南京电厂

滑油输送泵    3GR110*4W21三螺杆泵    华能南通电厂

锅炉点火重油泵    SMH80R46E6.7W23三螺杆泵    浙江嘉业园投资发展有限公司

沥青成型给料泵    NYP50-RU-T2-J-W11高粘度泵    陕西兴化集团有限责任公司

沥青循环泵    NYP50-RU-T2-J-W52高粘度泵    四川蓥峰实业有限公司

EVA产品循环泵    RCB保温夹套齿轮泵    宁波广昌达石油化工有限公司

聚氨酯供料泵    NYP-7-RU-M1-W61高粘度泵    青岛黄海橡胶集团有限责任公司

污泥回流泵    G85-1P-W101单螺杆泵    烟台立衡环保科技有限公司

输送聚氨酯粘接剂泵    NYP220B高粘度泵    上海宝钢有限公司

水性涂料输送泵    NYP220B-RU-T1-W12高粘度泵    双钱集团股份有限公司

煤焦油专用泵    SNH660R54E6.7W1三螺杆泵    江苏恒力化纤有限公司

高粘度物料输送泵    NYP220B-RU-T1-J-W12高粘度泵    烟台万华聚氨酯股份有限公司
