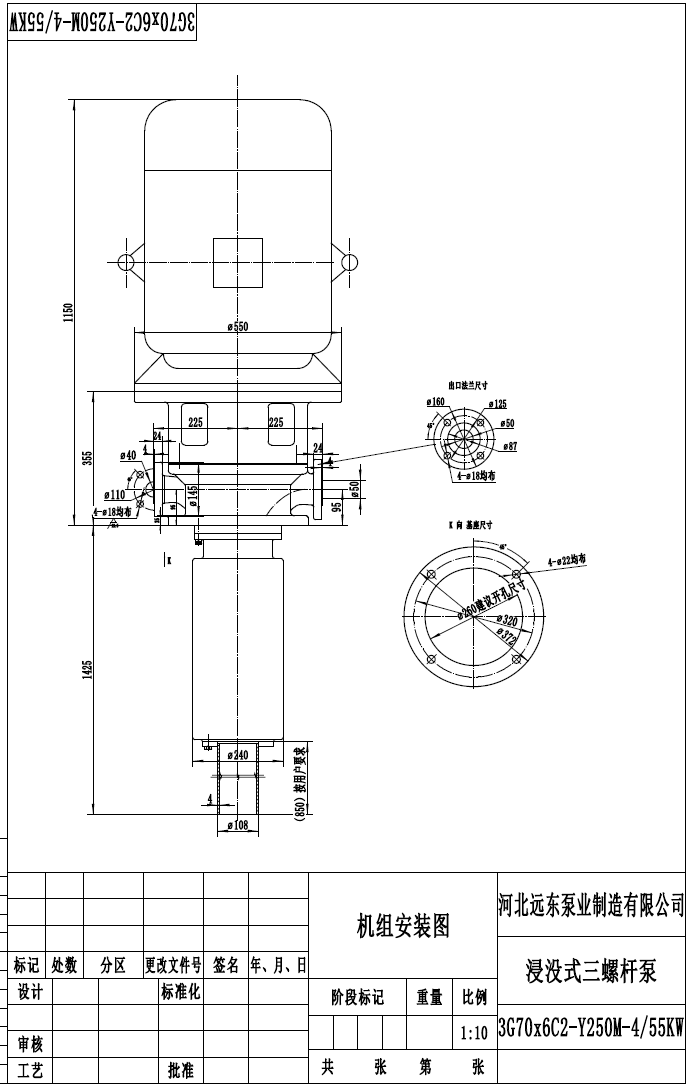

3G70*6C2调速器压油泵安装尺寸图
  2019-10-8 8:58:01

3G70*6C2调速器压油泵安装尺寸图,该泵配55kw-4电机,电机转速1450.该泵流量22m3/h,压力6.3Mpa.进口尺寸125mm,出口100.

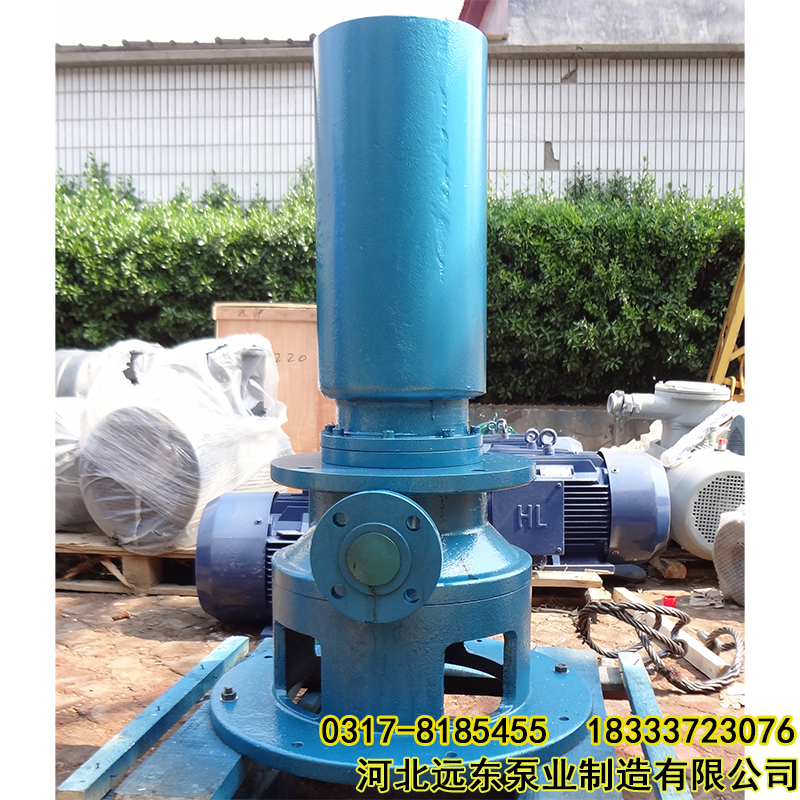

产品图片:


产品介绍:

●该泵具有良好吸入能力的容积式泵,适用于输送各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体。(严禁输送水或其它非润滑性介质)

远东泵业基于多年的实践经验,螺杆泵使用精选材料制造。生产质量达到了高水平,只要安装合理,使用正确,可保证泵的正常运转和使用寿命。投入运行时如出现故障和差错,我方建议整个系统按故障检查表逐项检查。

首先检查现有操作条件是否与铭牌上的设计数据相符合,在后一页上的故障检查表将提供您发现和排除故障的方法。

●泵的安装注意事项:

泵安装前应检查油封是否良好,并检查在运输中是否损坏,用手转动联轴器是否有卡阻现象。

如果泵为单机需和电机对泵时,应将泵轴(主杆)的键及键槽去刺、修整、浇机油,然后将泵联轴器装上泵轴,禁止因重锤砸造成机封破裂。

安装泵的吸油和排油管道时,其管径不得小于泵的吸油和排油口口径,吸油管道不得过长,弯头不得过多,否则将影响泵的工作状态。

所有的管路、闸阀、阀等都应在安装前冲洗干净,否则安装中的残留物:如焊渣、钢粒、螺母、螺丝等异物将会损坏泵的内部零件,影响泵的运转和使用寿命,所以应在吸入管路上安装过滤器,过滤器的网孔大小可根据工作情况及介质粘度确定,一般可用40~80目,过滤面积一般不得小于吸油管横截面积的20倍。

装配后应能用手轻松的转动主杆。

吸入和排出管道必须与泵体法兰联接正确,绝对不能为使吸入和排出管道就位而用螺栓错动泵体,同时不要忘记放垫片或“O”型圈。

在泵的排油口管路上,好联接压力表,以便观察泵的运行状态。

安装前,应向密封腔内注满介质油,以防止泵刚启动时密封干研。

远东泵业销售业绩:

用途型号公司名称
输送蜂蜜泵NYP-24-RU-M1-J-W51高粘度泵安徽蜂献蜂业有限公司
聚氨酯填料剂发泡胶泵NYP220B-UL-T2-W11高粘度泵青岛北海船舶重工有限责任公司
耐酸耐腐蚀齿轮泵NYP-7-RU-T2-W51高粘度泵临海市回浦船舶修造有限公司
电动燃油泵3GR30*4W2三螺杆泵广州珠江集团有限公司
电动污油泵3GR30*4W2三螺杆泵青岛国人集团有限公司
电动滑油泵3G36*6AW21三螺杆泵陕西榆林天然气有限责任公司
钢铁厂稀油站液压油泵3G36*4W21三螺杆泵浙江禾欣实业集团股份有限公司
防爆树脂泵NYP220保温高粘度泵沧州明珠塑料股份有限公司
切削液输送泵2CY10齿轮泵浙江江山股份有限公司
喷胶泵NYP-24-RU-MS-W51高粘度泵山东海天生物有限公司
胶液掺混泵NYP-24-RU-T2-J-W11高粘度泵际华三五一七橡胶制品有限公司
船用低压燃油泵3GCL100*2W21三螺杆泵龙星股份有限公司
重油喷烧油泵NYP-24-RU-T2-W11高粘度泵河北金牛股份有限公司
稀油站润滑油泵3GCL110*2W2三螺杆泵安徽八一集团有限公司
大流量重油输送泵W2.1ZK-14Z2M1W73遵义氯碱股份有限公司
磨床机润滑油泵SNH1300R54E6.7W21三螺杆泵青岛红星集团有限责任公司
甘油循环泵SNH120R46U12.1W21三螺杆泵天脊中化高平有限公司
硅酮玻璃胶泵NYP50-RU-M1-W12高粘度泵鹰鹏有限公司
输送108胶泵NYP-320B-RU-T1-J-W12高粘度泵金桐石油有限公司
输送煤焦油泵3GR36*4三螺杆泵百合花集团有限公司
输送粘胶液泵W5.1ZK78M1W73双螺杆泵浙江龙腾科技发展有限公司
聚氨酯供料泵NYP-7-RU-M1-W61高粘度泵青岛黄海橡胶集团有限责任公司
污泥回流泵G85-1P-W101单螺杆泵烟台立衡环保科技有限公司
输送聚氨酯粘接剂泵NYP220B高粘度泵上海宝钢有限公司
水性涂料输送泵NYP220B-RU-T1-W12高粘度泵双钱集团股份有限公司
煤焦油专用泵SNH660R54E6.7W1三螺杆泵江苏恒力化纤有限公司
高粘度物料输送泵NYP220B-RU-T1-J-W12高粘度泵烟台万华聚氨酯股份有限公司
