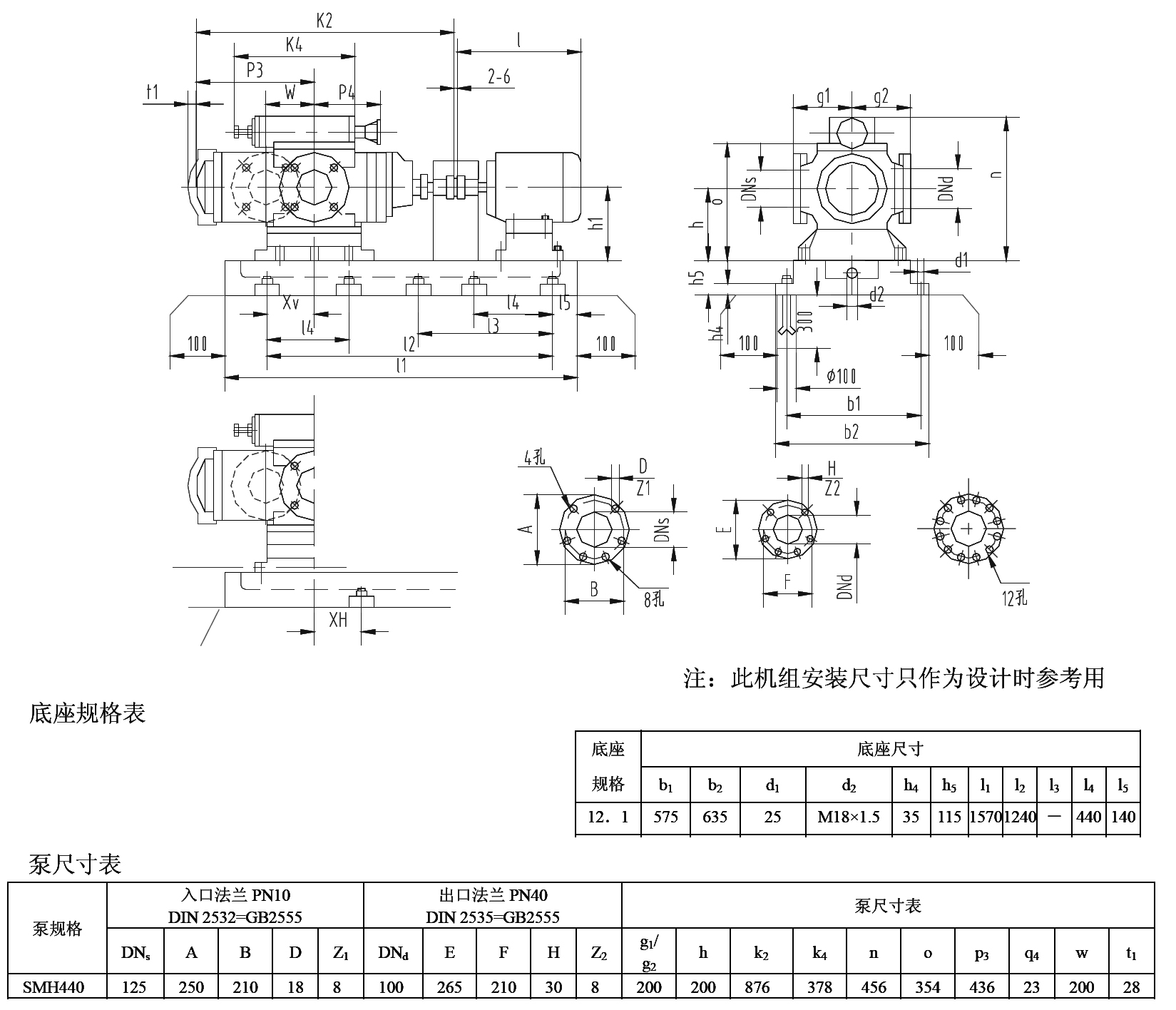

SMH440R46E6.7W23三螺杆泵配45w-4电机安装尺寸图
  2019-10-12 14:26:45

SMH440R46E6.7W23三螺杆泵配45w-4电机安装尺寸图,该泵流量22m3/h,压力4.0Mpa,进口尺寸125,出口尺寸100.SMH440-250M.jpg

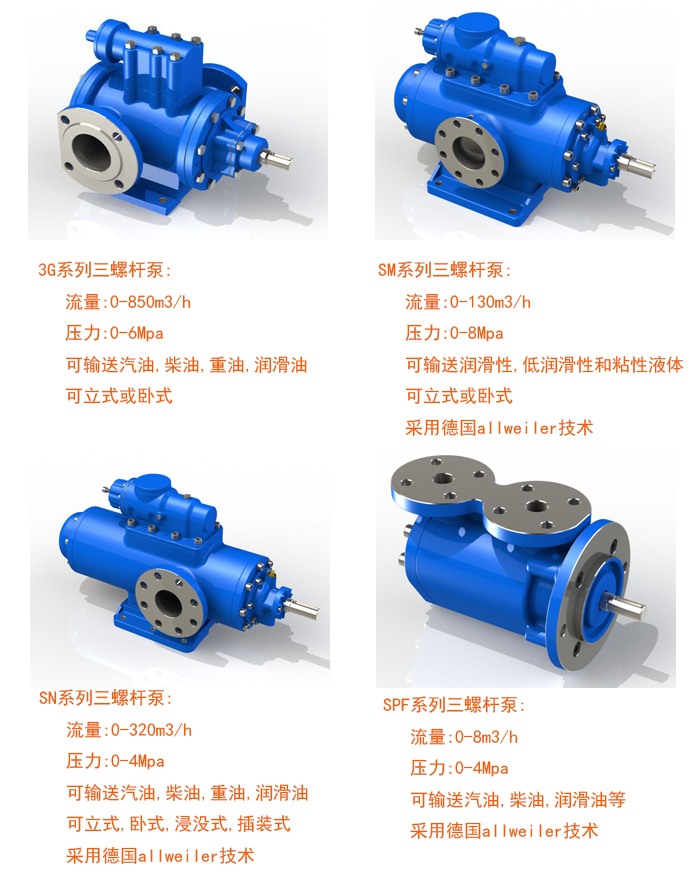

SMH440R46E6.7W23三螺杆泵产品图片:


    三螺杆泵适用于输送各类不含磨蚀性杂质且对泵内零件不发生化学侵蚀的润滑性液体。例如:润滑油,矿物油,合成液压油和天然油,其它比较特殊的润滑性介质如轻质燃油,重质燃油,煤焦油,高温沥青,粘胶液,乳化液等也可使用三螺杆泵进行输送。此时,务必参阅相应的产品样本,进行正确选型和使用。

三螺杆泵的性能参数和可靠程度在很大情况下是由制造设备的加工精度来保证的。河北远东泵业制造有限公司具有全国同行业的产品制造水平和先进的加工手段。公司先后购买了国外先进设备20余台套,其中有代表当代螺杆转子加工先进水平的德国螺杆转子数控磨床和高精度螺杆三坐标检测仪、英国高效高精度螺杆加工铣床和螺杆铣刀加工及检测设备、奥地利内旋风高精度加长螺杆加工数控铣床、意大利光学投影仪、德国和台湾的可完成各种复杂工艺流程的加工中心、日本万能工具显微镜及测长机、德国深孔钻床、德国数控车削大型加工中心;此外,还有高精度坐标镗床,光学曲线磨床,大型龙门铣床等等。河北远东泵业制造有限公司强大的螺杆转子的加工能力是国内其它螺杆泵制造商无法比拟的,其加工能力和加工精度达到国际先进水平。目前我公司能够加工直径10~630mm,长度90~6000mm的各种型线螺杆转子。

螺杆泵的装配流程

①装配前用煤油或者汽油清洗全部零件,去掉氧化皮和型砂。

②将轴承装在主动螺杆上,并用圆螺母锁紧。

③将卸压套装在轴承体内,再穿入主动螺杆。

④将泵套装入泵体中。

⑤将轴承体、卸压套、主动、从动螺杆一起装入泵套与泵体中。

⑥将主动衬套、从杆衬套、止推垫装入泵套与主、从螺杆上。

⑦将后盖装入泵体上。

⑧从主杆螺杆伸出端依次装入机械密封、密封压盖。

⑨将安全阀组装在泵体上部。

安全阀的装配:

①将阀座装入泵体内,并用螺钉固定。

②将调节杆旋入阀后盖。

③依次讲阀瓣、弹簧、弹簧座装入阀体,再将阀后盖与阀体连接好,装螺母防护帽。

④装阀前端盖。

河北远东泵业制造有限公司销售业绩:

用途型号公司名称
输送蜂蜜泵NYP-24高粘度泵安徽蜂献蜂业有限公司
聚氨酯填料剂发泡胶泵NYP220B-UL-T2-W11高粘度泵青岛北海船舶重工有限责任公司
耐酸耐腐蚀齿轮泵NYP-7-RU-T2-W51高粘度泵临海市回浦船舶修造有限公司
电动燃油泵3GR30*4W2三螺杆泵广州珠江集团有限公司
电动污油泵3GR30*4W2三螺杆泵青岛国人集团有限公司
电动滑油泵3G36*6AW21三螺杆泵陕西榆林天然气有限责任公司
钢铁厂稀油站液压油泵3G36*4W21三螺杆泵浙江禾欣实业集团股份有限公司
防爆树脂泵NYP220保温高粘度泵沧州明珠塑料股份有限公司
切削液输送泵2CY10齿轮泵浙江江山股份有限公司
喷胶泵NYP-24-RU-MS-W51高粘度泵山东海天生物有限公司
胶液掺混泵NYP-24-RU-T2-J-W11高粘度泵际华三五一七橡胶制品有限公司
船用低压燃油泵3GCL100*2W21三螺杆泵龙星股份有限公司
搅拌站重油喷烧油泵NYP-24-RU-T2-W11高粘度泵河北金牛股份有限公司
稀油站润滑油泵3GCL110*2W2三螺杆泵安徽八一集团有限公司
大流量重油输送泵W2.1ZK-14Z2M1W73遵义氯碱股份有限公司
磨床机润滑油泵SNH1300R54E6.7W21三螺杆泵青岛红星集团有限责任公司
甘油循环泵SNH120R46U12.1W21三螺杆泵天脊中化高平有限公司
硅酮玻璃胶泵NYP50-RU-M1-W12高粘度泵鹰鹏有限公司
输送108胶泵NYP-320B-RU-T1-J-W12金桐石油有限公司
输送煤焦油泵3GR36*4三螺杆泵百合花集团有限公司
输送粘胶液泵W5.1ZK78M1W73浙江龙腾科技发展有限公司
聚氨酯供料泵NYP-7-RU-M1-W61高粘度泵青岛黄海橡胶集团有限责任公司
污泥回流泵G85-1P-W101单螺杆泵烟台立衡环保科技有限公司
输送聚氨酯粘接剂泵NYP220B高粘度泵上海宝钢有限公司
水性涂料输送泵NYP220B-RU-T1-W12高粘度泵双钱集团股份有限公司
煤焦油专用泵SNH660R54E6.7W1三螺杆泵江苏恒力化纤有限公司
高粘度物料输送泵NYP220B-RU-T1-J-W12烟台万华聚氨酯股份有限公司

北远东泵业制造有限公司售后服务承诺书



  远东泵业本着“高质量、优服务、求发展”的精神,以“优质产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重承诺:

  一、 本《售后服务承诺书》(以下简称承诺书)作为河北远东泵业有限公司(以下简称远东泵业)所售产品合同的标准附件,描述产品质量要求、技术标准、远东泵业对质量负责的条件和期限。

  二、 本承诺书承诺范围为经远东泵业及授权代理人销售的工业产品,以及相应的售后服务。

  三、 需方在到货的一周内对产品进行验收,并作出“验收合格,按合同付款”及其他意见。

  四、 需方验收的标准为产品本身已有的国家标准、行业标准、说明书载明指标及其他经供需双方约定的特殊要求。

  五、 所有外协配套产品(如配套电机、阀门、电器等)执行原始生产商的“三包”政策,保障需方权益。

  六、 产品配发检验合格证书和使用说明书,以确保用户能正确安装使用我公司产品。请需方在产品说明书及其他安全使用指示下设计、安装、使用和维护产品,并有义务培训产品的其他使用者知悉这些信息。

  七、 我公司保证出厂的产品均按有关国家标准生产和检验,不合格的产品决不出厂。保证严格履行、兑现产品三包,严格执行国家工业产品售后服务有关规定,对出厂产品自发货日起的18个月内或产品安装12个月以内(以先到者为限),若买方能够证实产品是符合本公司建议的方法正确安装与使用;能够证实产品本身确有设计、材料或加工缺陷,并向本公司提出书面申请,本公司将负现缺陷产品现场检修、免费召回维修、更换或按订货价全额退款。

  八、 用户对我公司产品提出质量异议,公司保证在接到用户提出异议后24小时内作出处理意见。若需现场解决的,保证派出专业技术服务人员,并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司将予以存档。

  九、 在任何情形下,本公司均不承担因缺陷产品维修、更换而导致的劳务、材料、设备、工程或其他相关的连带费用。

  十、 河北远东泵业有限公司为产品提供终身技术咨询及配件供应。

我们公司生产的其他三螺杆泵:



   RCB2.5保温齿轮泵流量2.5m3/h,配1.5kw-6电机尺寸图-沥青保温泵

   聚氨酯浆料输送泵NYP110高粘度转子泵泵配YCJ100减速器,电机功率11kw
