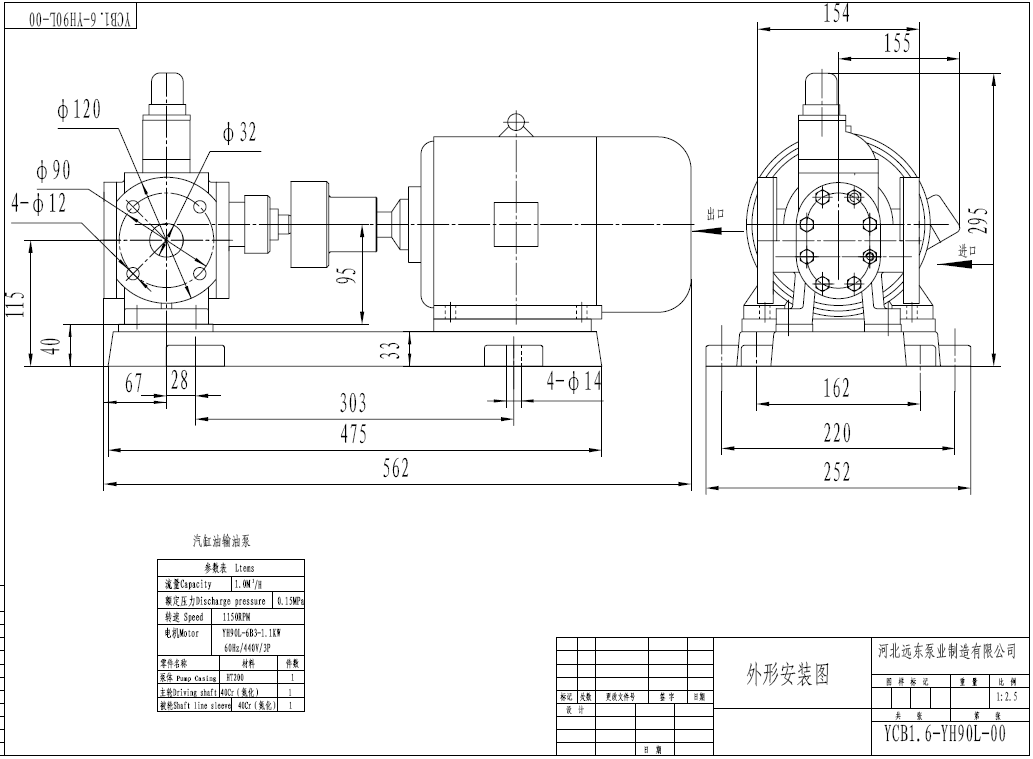

YCB1.6输油齿轮泵配1.1kw-6船用电机做汽缸油输送泵尺寸图

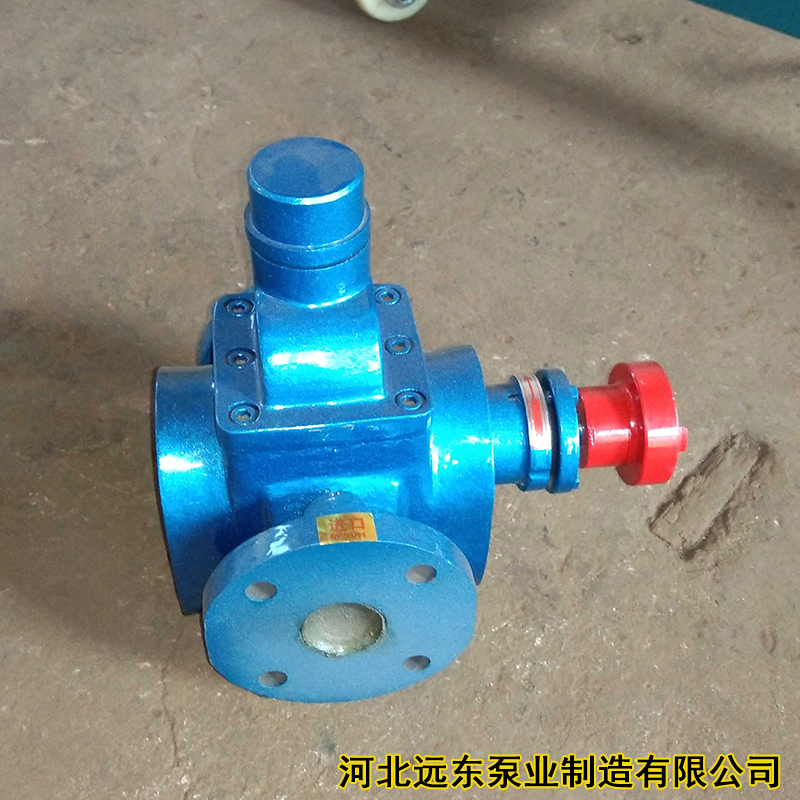

产品图片:

　YCB系列圆弧齿轮泵结构特点：

    圆弧齿轮泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定。如液体有腐蚀性，温度在80℃-270℃以内时可特殊定货。

YCB系列圆弧齿轮泵运行维护：

   （1）启动前检查全部管路法兰，接头的密封性。

   （2）盘动联轴器，无摩擦及碰撞声音。

   （3）首次启动应向泵内注入输送液体。

   （4）启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。

   （5）验证电机转动方向后，启动电机。

     YCB圆弧齿轮泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

    YCB齿轮泵与渐开线齿轮相比，最大突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平衡，无困液现象，噪声低，寿命长，效率高。该泵摆脱了传统设计的束缚，使圆弧齿轮泵在设计，生产和使用上进入了一个新的领域。

    圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。

　　外啮合双齿轮泵的结构。一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。随着齿轮的转动，一个个齿间的液体被带至排出腔。这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。泵的流量可至300米3/时，压力可达3×107帕。它通常用作液压泵和输送各类油品。齿轮泵结构简单紧凑,制造容易,维护方便，有自吸能力，但流量、压力脉动较大且噪声大。齿轮泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。
