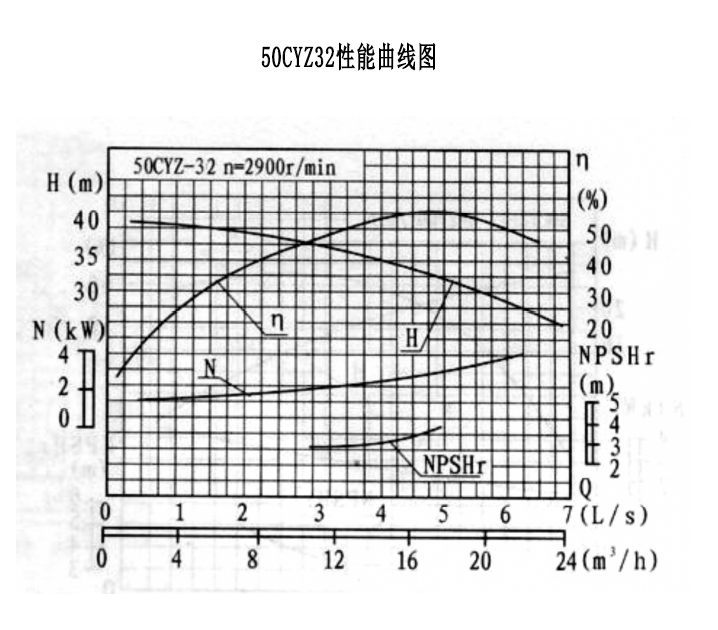

50CYZ32自吸油泵性能曲线图,该泵流量14m3/h,扬程32米,汽蚀余量:3.5米,该泵配电机3kw,电机转速2900r/min.

可输送介质:

汽油、柴油、航空煤油等低粘度介质

应用领域:

该泵适用于陆地油库，油罐车等储油装置的油料输送，也可以用来输送海水或者淡水.

CYZ自吸泵采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。自吸油泵的基本构造是由六部分组成的分别是叶轮，泵体、泵盖， 泵轴，轴承，密封环，填料函。

1、叶轮是自吸油泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的阻力及摩擦损失。

2、泵体、泵盖也称泵壳部分，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件.

CYZ自吸油泵产品图片:
