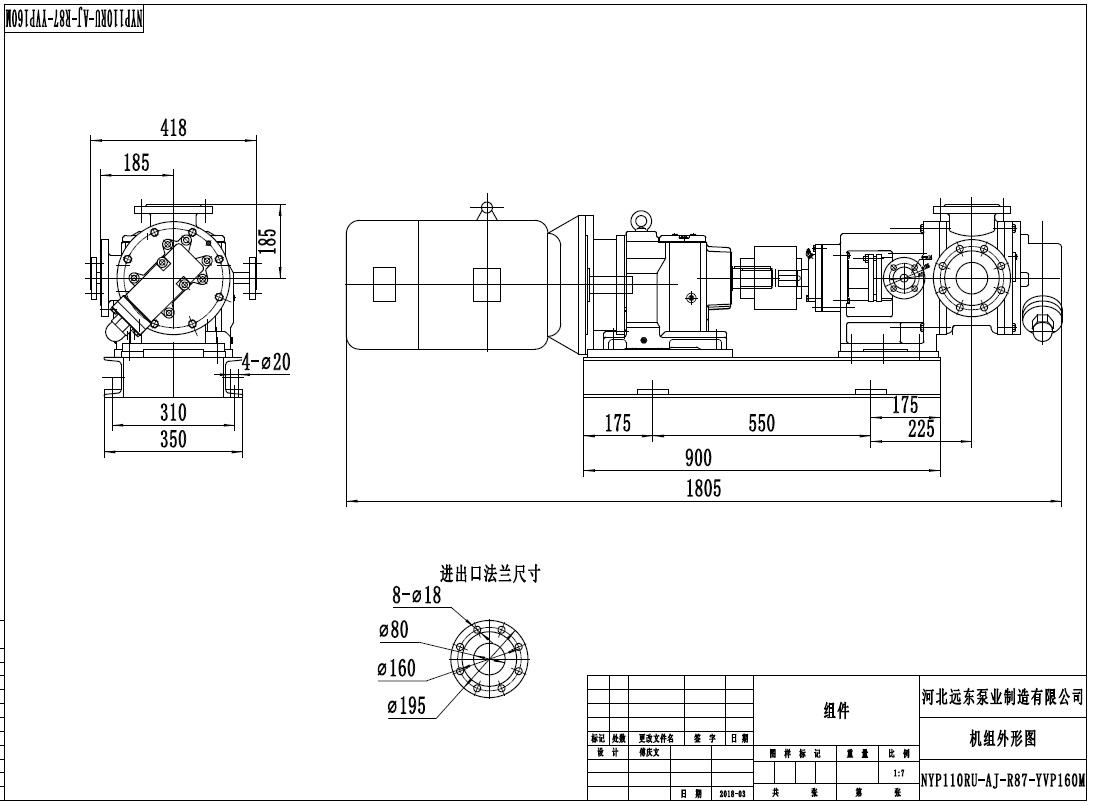

锂基脂输送泵NYP110-RU-T2-A/J-W11内啮合转子泵安装尺寸图,该泵配R87减速器,YVP160M变频减速机,进出口口径为80mm,该泵采用铸铁泵体,内外转子为40Cr,泵配保温及安全阀.

锂基脂输送泵NYP110-RU-T2-A/J-W11内啮合转子泵产品图片:

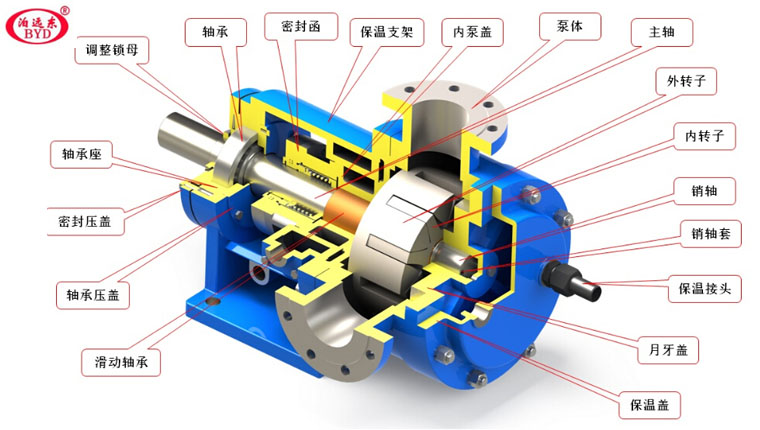

锂基脂输送泵NYP110-RU-T2-A/J-W11内啮合转子泵内部结构图:

NYP高粘度泵的安装与试运转

　　高粘度泵的支座或法兰与其驱动电机应采用共同的安装基础，基础、法兰或支座均需具有足够的刚度，以减小齿轮泵运转时产生的振动和噪声。电动机与齿轮泵须用弹性联轴器连接，同轴度小于0.1毫米，倾斜角不得大于1度。安装联轴器时不得用锤敲打，以免伤害齿轮泵的齿轮等零件。若用带轮、链轮等驱动时应设托架支承，以防主动齿轮轴承受径向力。紧固齿轮泵、电动机的地脚螺钉时，螺钉受力应均匀，连接可靠。用手转动联轴器时，应感觉到齿轮泵能够轻松地转动，没有卡紧等异常现象出现，然后才可以配管。高粘度齿轮泵的吸油管道内径应足够大，并避免狭窄通道或急剧拐弯、弯头，去除不必要的阀门、附件，尽可能地降低泵的安装高度，缩短吸油管道的长度，以减少压力损失。管接头等元件的密封要良好，以防止空气侵入，从而控制气穴与气蚀的发生。在开始运转前，往齿轮泵的壳体内灌满待输送的液体，便于安全动。若环境温度低于冰点，应预先向泵内通入热蒸汽，进行预热处理，然后才可启动齿轮泵。齿轮泵的旋转方向要与进、出油口相符。齿轮泵若是第一次运行，或长期闲置后再使用，好在空载或小负荷情况下先跑合一小时左右。如果在跑合阶段预先觉出异常温升、泄漏、振动和噪声时，应机检查。高粘度泵的出口管路上还应当设置安全阀等保护装置，这样一旦泵的出口通道发生堵塞，就可以打开安全阀卸压。对于需要正反转的高粘度齿轮泵，其进出口管路上均需设置安全阀。
