液压油输送泵3G70*2W21三螺杆泵配11kw-4机组安装尺寸图
  2020-5-26 15:34:27

液压油输送泵3G70*2W21三螺杆泵配11kw-4机组安装尺寸图,该三螺杆泵进口尺寸100,出口尺寸65,该三螺杆泵流量24m3/h,压力1.6Mpa,电机转速1450r/min,向上吸入真空高度为4.5米


液压油输送泵3G70*2W21三螺杆泵:

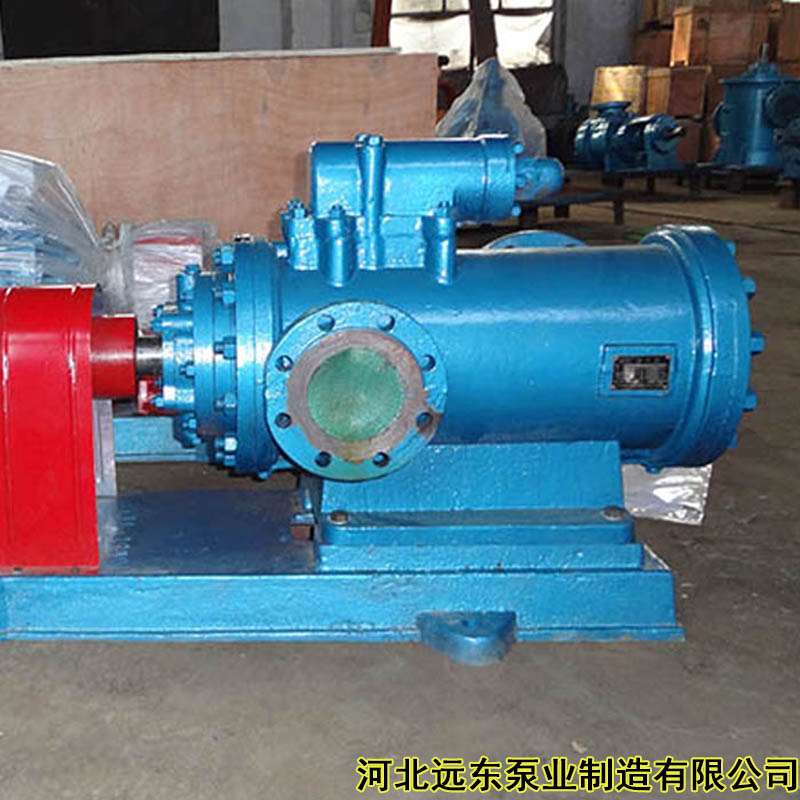

液压油输送泵3G70*2W21三螺杆泵

三螺杆泵的型号代号和主要的技术参数

3G系列螺杆泵的型号代号(如45B)

45B:3GF45×3-36K2YW3

3G:系列,表示低压,单吸轴向力液压平衡。

F:型号

H卧式、地脚式安装泵

F法兰式固定式泵,S立式注脚式

E泵轴子组件,进口在驱动侧的H型泵

T筒形泵组,带有节流阀,从吸入口侧进行转动

G没有轴密封的转动装置泵,轴向U型(进出口U型)。

45:规格,表示主动螺杆的直径。

×3:表示螺距个数。

-46:螺旋角(度数),表示主动螺杆螺纹的角度。

K2:结构特性及轴承轴封。

U12.1内置滚动轴承,机械密封。适用范围:介质润滑性良好,温度小于≤。K2外置轴承,填料密封。介质润滑性较差,粘度大,温度≤。

E6.7外置滚动轴承,机械密封可用润滑喷嘴润滑,介质润滑性差,工作温度高T≤。

Y:泵体。

无标记,即为标准泵体,适用于输送流动性好的润滑性液体。

Y表示双层泵体或泵体内含加热/冷却管可用蒸汽或热传输液体作载体对介质进行加热或冷却。

W3:常用材料组合

W1表示泵体HT20-40,泵套稀土铜钼球铁,可低压输送润滑性较差,粘度适当的液体,如燃油等。

W2表示泵体HT20-40,泵套ZL109,可低压输送润滑性好,粘度适当的液体,如润滑油等。

W3表示泵体QT42-10,泵套ZL109,用于特殊场合(如船用泵)低压输送润滑性好、粘度适当的液体,如润滑油等。

W5,泵体QT42-10,泵套稀土铜钼球铁,用于特殊场合(如常用泵),低压输送润滑性差,粘度适当的液体,如燃油等。

W21,泵体HT20-40,泵套ZQSn5-5-5,可在较高压力下输送润滑油较差,粘度较低的液体。如重油、燃油等。

W23,泵体QT42-10,泵套ZQSn5-5-5,用于特殊场合(如船用泵)在较高压力下输送润滑性较粘度较低的液体,如重油、煤油等。

河北远东泵业制造有限公司销售业绩:

用途型号公司名称
输送108胶泵NYP110-RU-M1-W51高粘度泵江苏康泰氟有限公司
高粘度液体齿轮泵NYP110-RU-T1-J-W11高粘度泵方大锦化科技股份有限公司
高粘度液体泵NYP220B-LR-M1-W51高粘度泵河北阳煤正元集团股份有限公司
输送聚醚泵NYP220B-RU-T1-J-W12高粘度泵 帝人聚碳酸脂有限公司
聚醚输送泵NYP220B高粘度泵甘肃金昌工业集团有限公司
硅酮胶输送泵YCB20齿轮泵华能南通电厂
输送燃料油泵3GCLS100*2W2三螺杆泵南通港闸船舶制造有限公司
轻柴油供油泵3GCL85*2W2三螺杆泵青岛现代造船有限公司
输送原油泵3GCL70*2W2三螺杆泵临海市江海造船有限公司
燃油滑油污油泵3GCL110*2W21三螺杆泵华能威海电厂
主机滑油泵3GR25*4W2三螺杆泵浙江宏信船舶有限公司
电动螺杆泵3GR25*4W2三螺杆泵华能南京电厂
滑油输送泵3GR110*4W21三螺杆泵华能南通电厂
高粘度液体泵G50-1V-W102单螺杆泵江苏金桐工业有限公司
污油回收泵3GR25*6w21三螺杆泵当阳市华强有限公司
焦油输送泵3GR25*6W2三螺杆泵朝阳浪马轮胎有限责任公司
重油装船泵3GR25*6W2三螺杆泵陵县绿源有限责任公司
稠油输送泵3GR25*6W2三螺杆泵重庆长寿有限责任公司
输送涂料泵G35-1V-W111单螺杆泵贵州久联民爆器材发展股份有限公司
输送棕榈油泵3GR42*6AW2三螺杆泵江苏安邦电化有限公司
输送原油泵3GCL70*2W2三螺杆泵临海市江海造船有限公司
聚氨酯供料泵NYP-7-RU-M1-W61高粘度泵青岛黄海橡胶集团有限责任公司
污泥回流泵G85-1P-W101单螺杆泵烟台立衡环保科技有限公司
输送聚氨酯粘接剂泵NYP220B高粘度泵上海宝钢有限公司
水性涂料输送泵NYP220B-RU-T1-W12高粘度泵双钱集团股份有限公司
煤焦油专用泵SNH660R54E6.7W1三螺杆泵江苏恒力化纤有限公司
高粘度物料输送泵NYP220B-RU-T1-J-W12高粘度泵烟台万华聚氨酯股份有限公司
