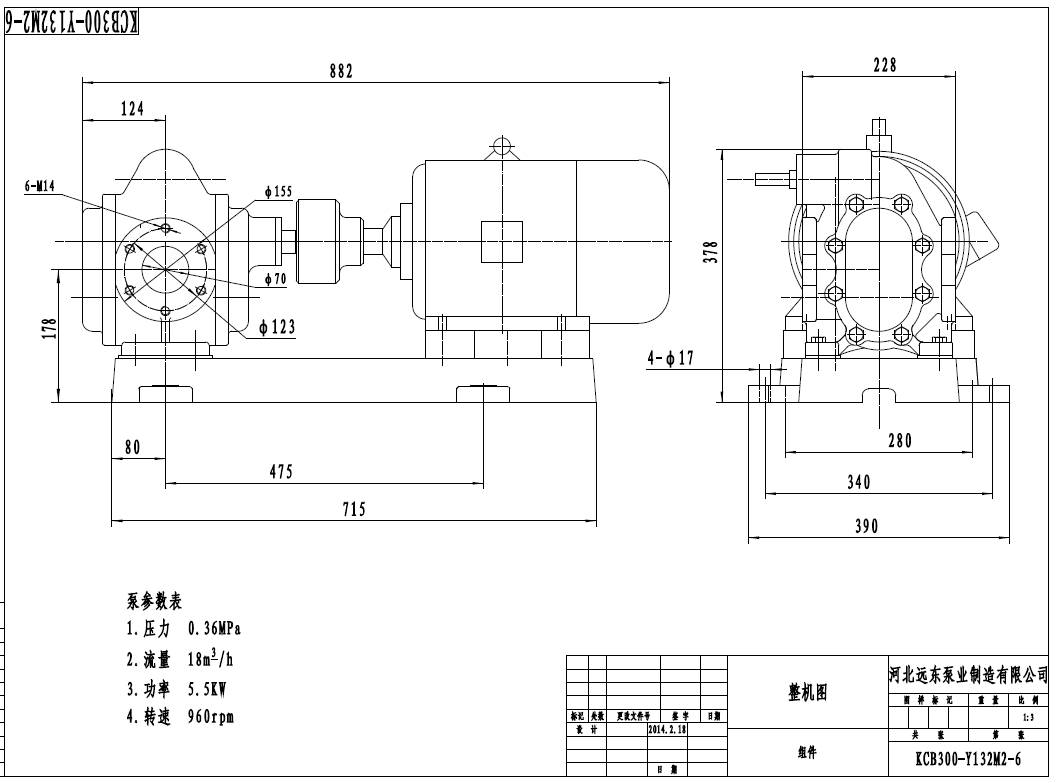

重污油输送泵流量18m3/h,压力0.36Mpa外形尺寸图.

KCB齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。\

泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。

泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。从主轴外伸端向泵看，为顺时针旋转。

●kcb齿轮泵的结构：

泵主要有泵体、齿轮、轴、轴承、安全阀、前盖、后盖、密封部件、联轴器部件组成。设有安全阀的泵、当排油管路的液压值超过泵的规定时，安全阀开启，保证泵及原动机不致因压力过高而受到损坏。轴端密封有三种形式：填料密封、机械密封、橡胶圈密封，用户可根据具体的使用条件选择合适的密封结构。泵有良好的自吸性，泵内运动部件利用输送的液体实现润滑，致工作时可以不加引液和润滑剂。

●KCB齿轮泵安装顺序: KCB gear pump installation order:

1、在安装过程中，为防止杂物落入机器内，机组的所有孔眼均应盖好。　　

2、在接好管路及确定电动机转动方向后，再接上联轴器，并再校核一遍轴的同心度。

3、校正泵轴和电机轴的同心度，在联轴大路外圆上，允许偏差0.1毫米；两联轴器平面的间隙应保证2～4毫米，（小泵取小值）间隙要均匀，允差0.3毫米。　　

4、将机组放在埋有地脚螺栓的基础上，在底座与基础之间，用成对的楔垫用校正用。

5、为防止管线中杂物进入泵内，对新安装的管线，在泵胶应装设过滤器，其有效截面应大于吸入管截面的2～3倍。

6、松开联轴大，用水平仪分别放在泵轴和底座上，通过调整楔垫，校正机组水平，适当拧紧地脚螺栓，以防走动。

7、在机组实际试运行2～3小时后，作最后检查，如无不良现象，则认为安装合格。
