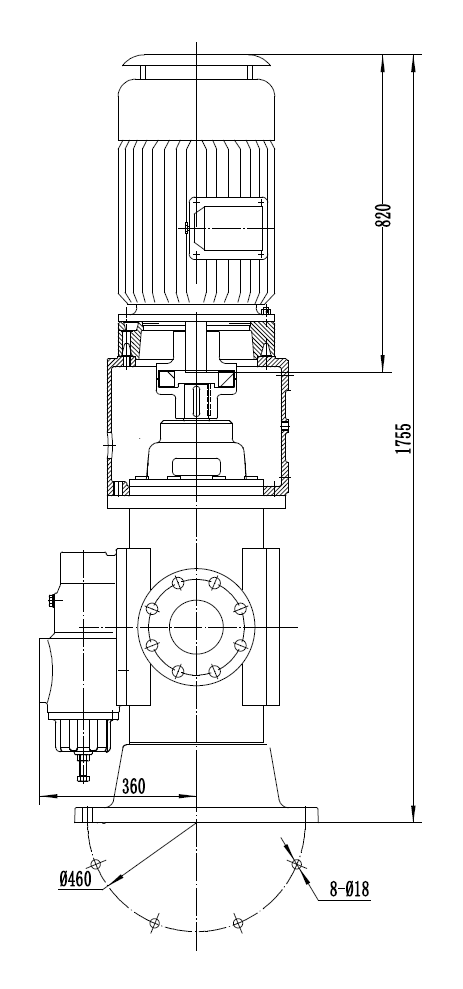

输油螺杆泵SNS940R42U12.1W21立式三螺杆泵配22kw-4安装尺寸图

立式三螺杆泵的安装说明

① 泵的吸入, 排出管路的管径不得小于泵的进、出口口径, 管路力求简短, 减少不必要的损失(如弯头等)。泵的安装高度, 长度应保证泵工作时不超过允许的吸上真空高度。

② 管路应有管架, 泵不允许承受管路的负荷。安装前对吸入、排出管路要清理干净, 去掉铁锈等脏物, 特别是焊接管路的焊渣必须彻底清除, 以免进入泵后咬死。

③吸入管路应设装过滤器, 其滤网为40-80目, 有效过滤器面积大于吸入口径的8-15倍。

④泵进、出口处应连接真空表(或真空压力表)和压力表, 以便观察泵工作状态。

⑤如有两台以上的泵并联在同一管路上, 在泵出口处必须安装逆止阀, 保证泵的正常工作。

⑥安装泵的位置应宽畅, 方便检修。将机组放在地脚螺栓的基础上, 找正后拧紧地脚螺栓。

⑦在接好管路及确定电机转向后接联轴器, 联轴器外圆同心度允差为0.1毫米, 两联轴器端面间隙允差为2毫米。

⑧ 机组运转3-4小时后作最后检查, 如无不良现象, 则认为安装合格。

⑨ 保温泵在泵进口方向的背面分别接有管阀1、2。泵启动前阀1和阀2应完全打开，通入保温用的汽（液）后，并达到规定的保温温度时方能开启泵机组。若工作正常不需供保温的汽（液）时，可关闭阀1，注意排气阀2不能关闭。

⑩与泵联接的进出口管道，法兰一定要清洁，严禁杂质、焊渣残留管内。
