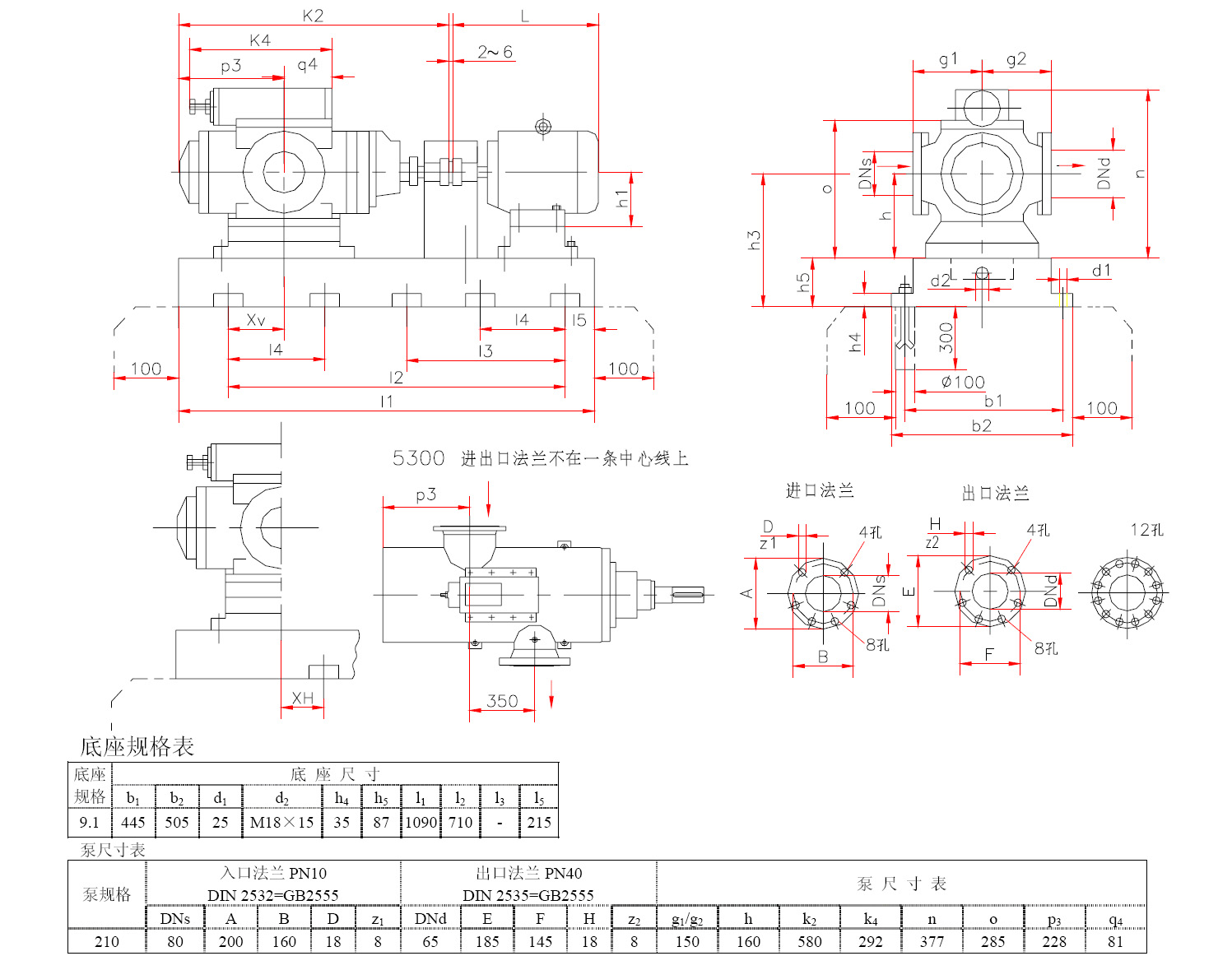

磨煤机润滑泵 SNH210R46E6.7W21三螺杆泵 配15kw-4电机 外形安装尺寸图

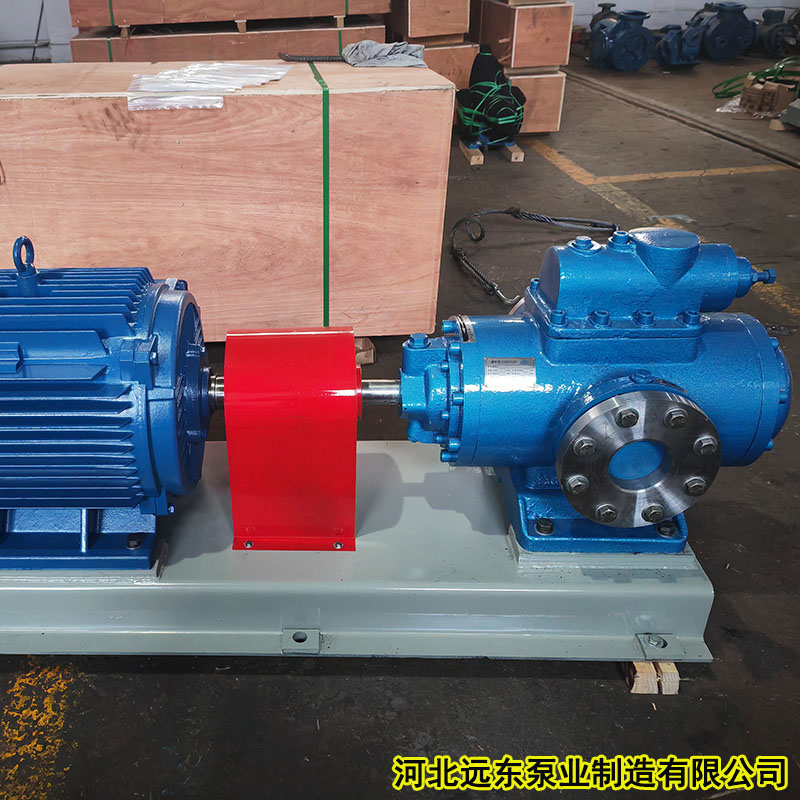

    三螺杆泵的主要零件是一个泵套、一个泵体和三根相互啮合的螺杆。其中一根与原动机连接，叫主动螺杆;另两根在主杆两侧，随主动螺杆作反向旋转，称为从动螺杆。主、从动螺 杆的螺纹均为双头螺纹。这五个零件组装在一起就形成一个个彼此隔离的密封腔，把泵的吸入口与排出口隔开。当主动螺杆转动时，随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样。每一个密封空间所占有的轴向长度恰好等于累杆的导程 t 。因此，为了使螺杆 能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。

     三螺杆泵结构简单紧凑，泵套两端与泵体进出口相通。主杆连原动机，并传递螺旋运动，从杆是用来保证相互啮合螺杆的密封性，从而阻止液体从排出口泄流到吸入口。螺杆的螺纹部分被封闭在泵套的孔内，它们之间存在一定的间隙，以保证泵的性能和可靠运转。封闭在泵套内的螺纹部分的长度叫螺杆工作长度，它是由管道系统所需的压力值和被输送的液体的特性来确定的。
