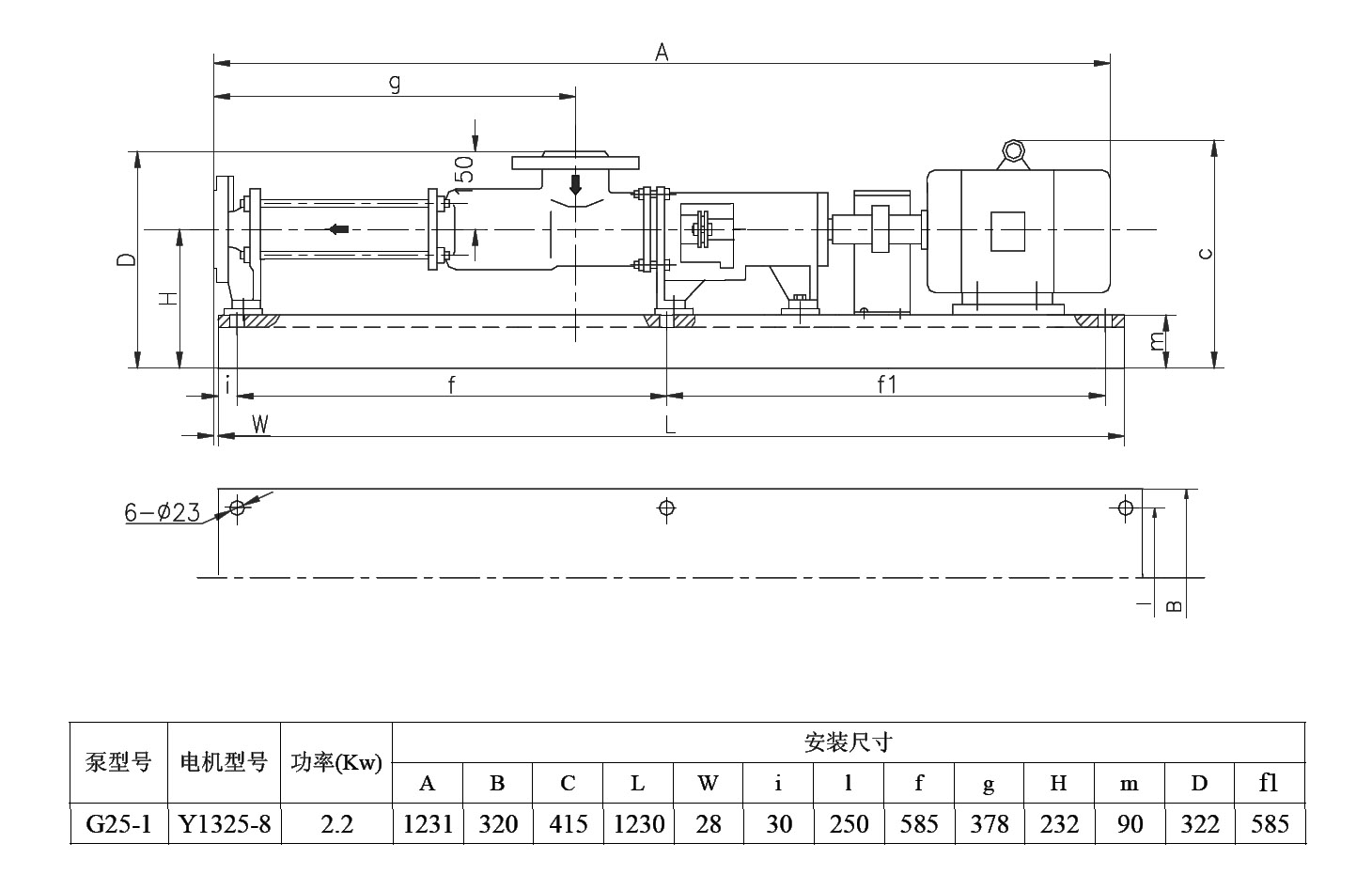

聚合物输送泵G25-1P-W112单螺杆泵配2.2kw-8电机整机尺寸图
  2019-2-14 8:57:02

聚合物输送泵G25-1P-W112单螺杆泵配2.2kw-8电机整机尺寸图,该单螺杆泵2.45m3/h,压力0.3Mpa,进口50,出口40,轴功率0.47kw

单螺杆泵尺寸图

单螺杆泵的工作原理:是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时,转子与定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这种巧妙的工作原理,使得单螺杆泵具有一般性泵的通用性能外其最显著的特点是:

1、可输送高粘度的介质。根据泵规格的大小不同,介质的最高粘度可为200000厘泊。

2、可输送含固体颗粒、磨削颗粒和纤维的介质。其含量一般可高达40%,当介质中所含固体为粉末状细微颗粒时,最高可达70%,根据泵的大小不同允许介质中所含固体颗粒粒径最大为2毫米——40毫米。

3、输出的液体连续均匀、压力稳定、搅动小,对敏感性的液体不会发生任何成分的改变。

4、流量与转速之间为简单的正比关系。可通过调节转速进行流量的调节,配上变速的电动机,可成为变量泵。

5、压力能随输出管道阻力自动调节。在0-36(公斤/厘米2)压力之间,用户很容易调到所需的压力。这样既节能,又避免压力太高或太低而影响工艺流程。

6、结构简单、更换配件及日常维修比较方便。

与其它类型泵相比较:和离心泵相比,单螺杆泵不需要装阀门,而流量是稳定的线性流动。和柱塞泵相比,单螺杆泵具有更好的自吸能力,吸上高度可达8.5米水柱。和隔膜泵相比,单螺杆泵可输送各种混合杂质,含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质。和齿轮泵相比,单螺杆泵可输送更高粘度的介质。与柱塞泵、隔膜泵及齿轮泵不同的是,单螺杆泵可用于药剂填充和计量。
