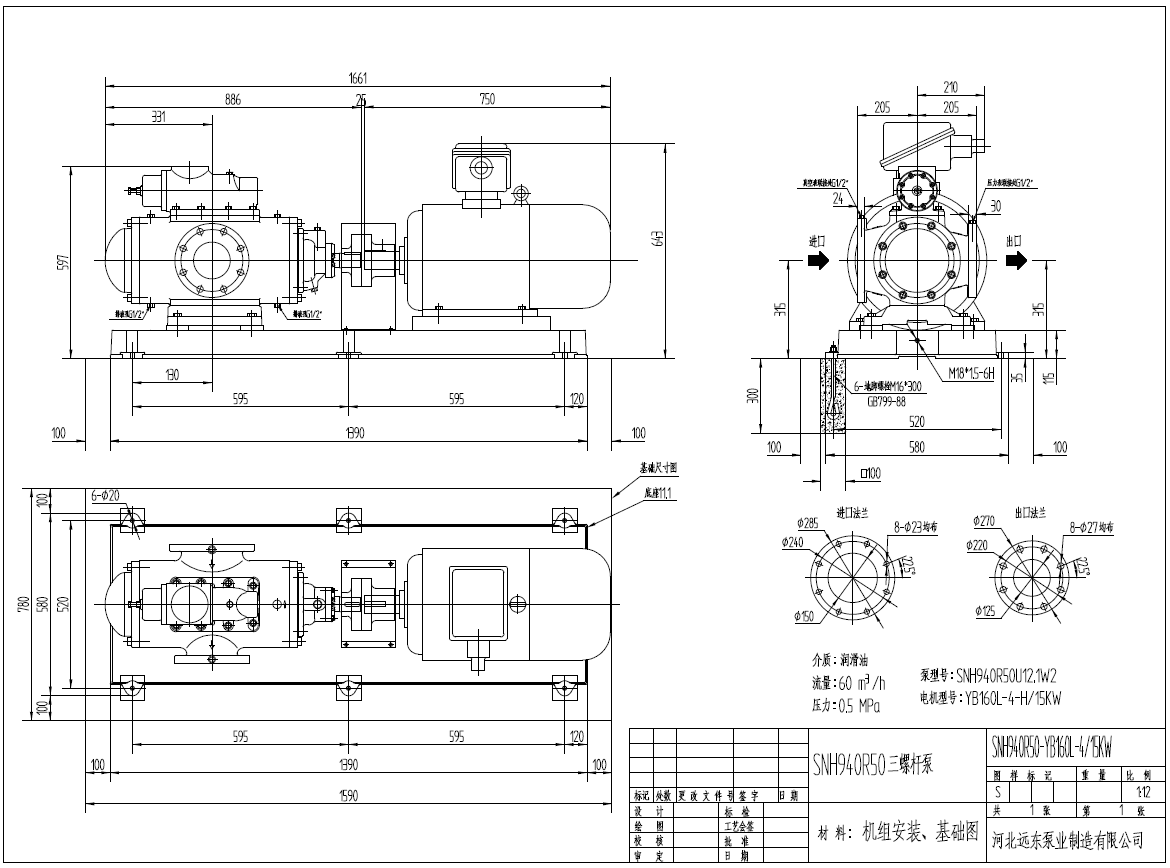

主机滑油泵SNH940R50U12.1W21三螺杆泵配YB160L-15KW-4防爆电机尺寸图

●三螺杆泵的安装方法

所有的管路、闸阀、阀都应在安装前冲洗干净，否则安装中残留物，如：焊渣、钢粒、螺母、螺丝等将会损坏泵的内部。

泵底座必须平稳的安放在地基上，地脚螺钉必须拧紧。

联轴器的同轴度，直线度必须用钢直尺、塞尺从四个方向上检查。

装配后应能用手轻松转动主杆。

吸入和排出管道必须与泵体法兰连接正确，绝对不能为使吸入和排出管道就位而用螺栓错动泵体，同时不要忘记放垫片。

若可能，泵吸入、排出管道的公称尺寸应保证吸入管道流速不大于1m/s，排出管道流速不大于2m/s。

连接压力表和真空表。
