3GR70*4W21三螺杆泵泵头尺寸图
  2020-1-6 15:19:46

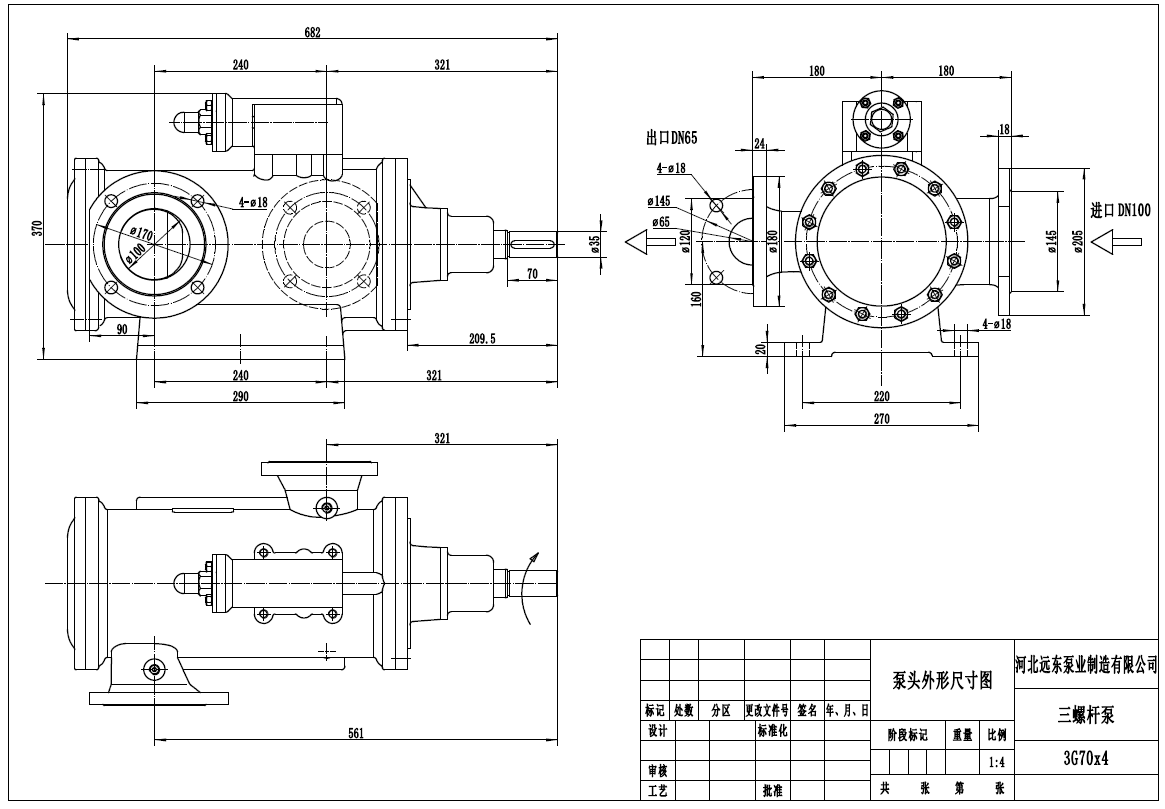

3GR70*4W21三螺杆泵泵头尺寸图

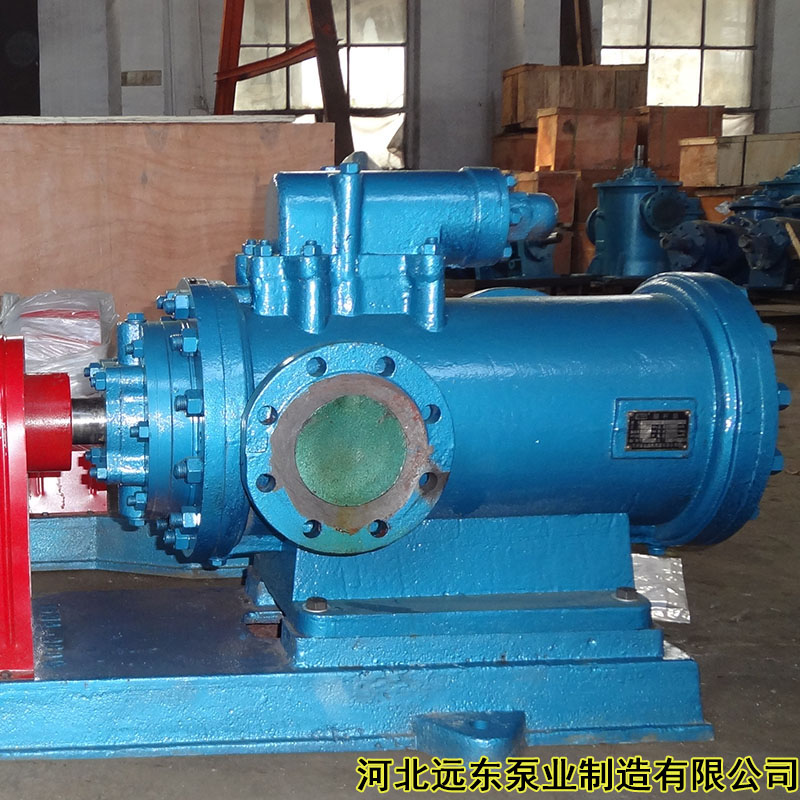

3GR70*4W21三螺杆泵

3GR70*4W21三螺杆泵:

3GR70*4W21三螺杆泵

●3G三螺杆泵性能:

用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。适用压力范围:0.6-2.5Mpa;适用流量范围:0.6-123m3/h。主要应用于燃油输送、液压工程、船舶工程,石化及其他工业。

●3G三螺杆泵应用范围:

1、介质为直线连续输送、无搅拌、无脉动。2、振动小,噪音低。3、压力高、效率高。4、结构简单、拆装方便。5、体积小,重量轻。6、磨损轻微,寿命长。

三螺杆泵特点及优点:

(1)压力和流量范围宽阔,流量范围0.2~320m3/h最高工作压力可达5MPa;(2)运送液体的种类和粘度范围宽广,粘度范围1mm2/s-760mm2/s;(3)因为三螺杆泵内的回转部件惯性力较低,故可使用很高的转速;(4)吸入性能好,具有很强的自吸能力;(5)流量均匀连续,振动小,噪音低,几乎没有脉动;(6)三螺杆泵结构坚实,安装方便有(卧式、立式、法兰式、插装式)保养容易;(7)三螺杆泵具有很强的耐热性,一般工作温度是(1~250°C)超过此温度需特制;(8)根据所输送介质需要还可提供加热或冷却结构;(9)三螺杆泵几乎没有磨损,三螺杆泵只要选型正确,使用寿命长。(10)三螺杆泵的工作效率高。

3G型三螺杆具有多种结构,一般小流量泵衬套和泵体合为一个,可以卧式和立式安装。进油口方向可相隔90°任意安装,轴封多数为机构密封。中等流量以上泵,衬套为一个单独的零件固定于泵体内,螺杆轴端装有平衡环以液力平衡其轴向力。一般结构为卧式。进油口方向亦可以相隔90°任意安装。改变泵体后可制成立式。轴封根据情况有机械密封和软填料密封两种结构。

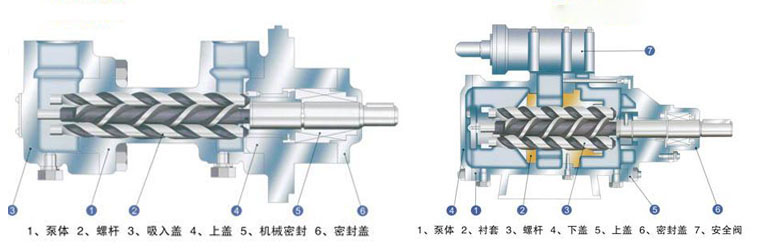

三螺杆泵结构图:
