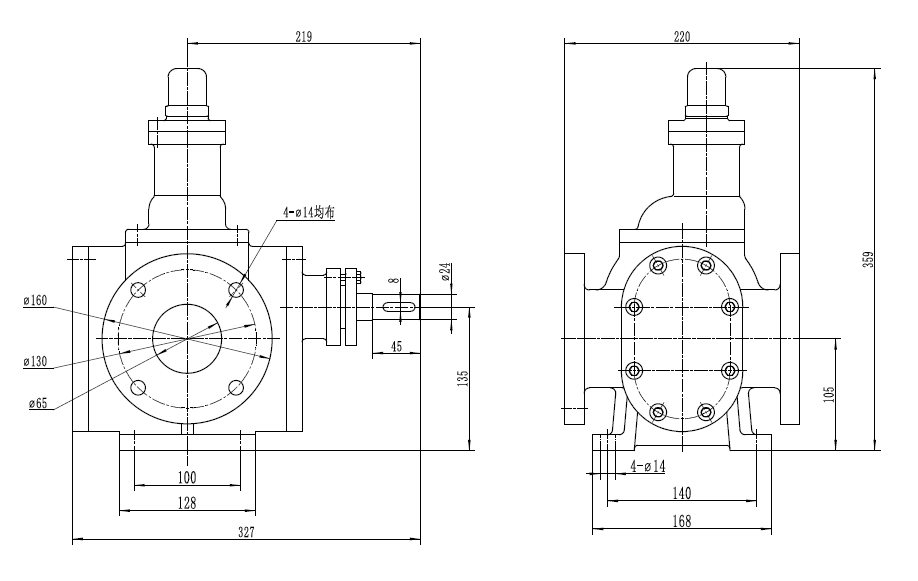

YCB15圆弧齿轮泵做润滑油排油泵安装尺寸图
  2020-1-13 8:13:56

YCB15圆弧齿轮泵做润滑油排油泵安装尺寸图,进口尺寸65mm,出口尺寸65mm,该泵流量15m3/h,压力:0.6Mpa,该泵效率61%,配电机功率5.5kw.

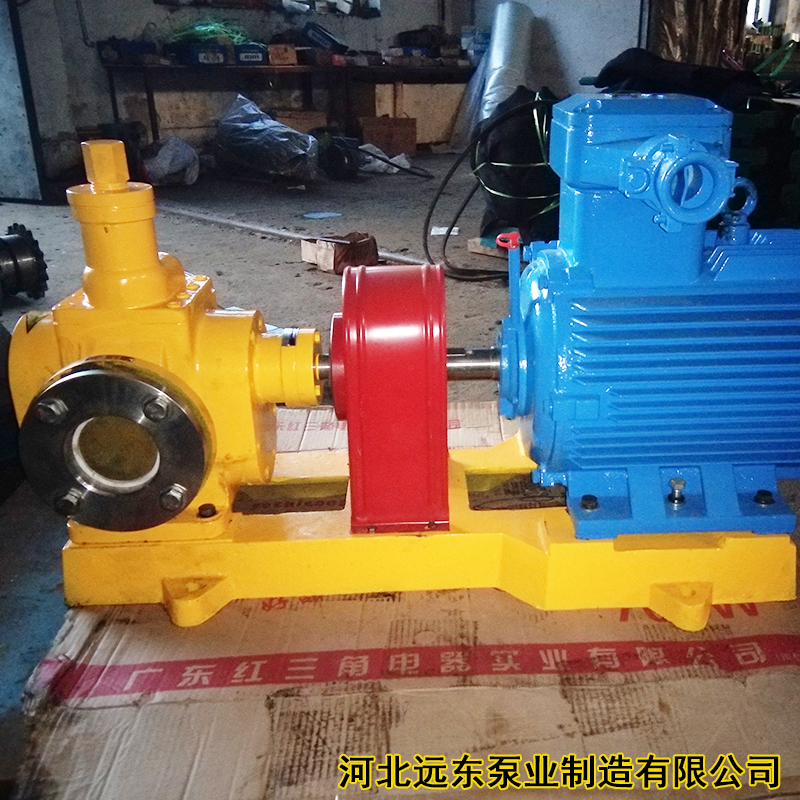

image.pngYCB15圆弧齿轮泵产品图片:

YCB15圆弧齿轮泵

    圆弧齿轮泵轴端密封设计为两种形式,一种是机械密封,另一种是填料密封,可根据具体使用情况和用户要求确定。如液体有腐蚀性,温度在80℃-270℃以内时可特殊定货。

YCB系列圆弧齿轮泵运行维护:

   (1)启动前检查全部管路法兰,接头的密封性。

   (2)盘动联轴器,无摩擦及碰撞声音。

   (3)首次启动应向泵内注入输送液体。

   (4)启动前应全开吸入和排出管路中的阀门,严禁闭阀启动。

   (5)验证电机转动方向后,启动电机。

     YCB圆弧齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

    YCB齿轮泵与渐开线齿轮相比,最大突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平衡,无困液现象,噪声低,寿命长,效率高。该泵摆脱了传统设计的束缚,使圆弧齿轮泵在设计,生产和使用上进入了一个新的领域。

    圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。

远东泵业销售业绩:

用途型号公司名称
输送基础油泵YCB2.5齿轮泵江苏常隆有限公司
输送齿轮油泵YCB5齿轮泵浙江天和树脂有限公司
重油装船泵3GR25*6W2三螺杆泵陵县绿源有限责任公司
稠油输送泵3GR25*6W2三螺杆泵重庆长寿有限责任公司
调速器配套油泵3G60*4C水电专用螺杆泵安徽省淮北发电站
水煤浆输送泵3GCL110*2W2三螺杆泵明盛控股集团有限公司
稠油输送泵3GR30*4W21三螺杆泵江苏丰山集团有限公司
水煤浆输送泵3GR30*4W21三螺杆泵辽宁瑞兴集团有限公司
燃料油卸车泵3GR30*4W21三螺杆泵长治霍家工业有限公司
电动燃油泵3GR30*4W2三螺杆泵广州珠江集团有限公司
电动污油泵3GR30*4W2三螺杆泵青岛国人集团有限公司
电动滑油泵3G36*6AW21三螺杆泵陕西榆林天然气有限责任公司
稀油站液压油泵3G36*4W21三螺杆泵浙江禾欣实业集团股份有限公司
防爆树脂泵NYP220保温高粘度泵沧州明珠塑料股份有限公司
切削液输送泵2CY10齿轮泵浙江江山股份有限公司
喷胶泵NYP-24-RU-MS-W51高粘度泵山东海天生物有限公司
胶液掺混泵NYP-24-RU-T2-J-W11高粘度泵际华三五一七橡胶制品有限公司
船用低压燃油泵3GCL100*2W21三螺杆泵龙星股份有限公司
重油喷烧油泵NYP-24-RU-T2-W11高粘度泵河北金牛股份有限公司
稀油站润滑油泵3GCL110*2W2三螺杆泵安徽八一集团有限公司
输送原油泵3GCL70*2W2三螺杆泵临海市江海造船有限公司
聚氨酯供料泵NYP-7-RU-M1-W61高粘度泵青岛黄海橡胶集团有限责任公司
污泥回流泵G85-1P-W101单螺杆泵烟台立衡环保科技有限公司
聚氨酯粘接剂泵NYP220B高粘度泵上海宝钢有限公司
水性涂料输送泵NYP220B-RU-T1-W12高粘度泵双钱集团股份有限公司
煤焦油专用泵SNH660R54E6.7W1三螺杆泵江苏恒力化纤有限公司
高粘度物料泵NYP220B-RU-T1-J-W12高粘度泵烟台万华聚氨酯股份有限公司
